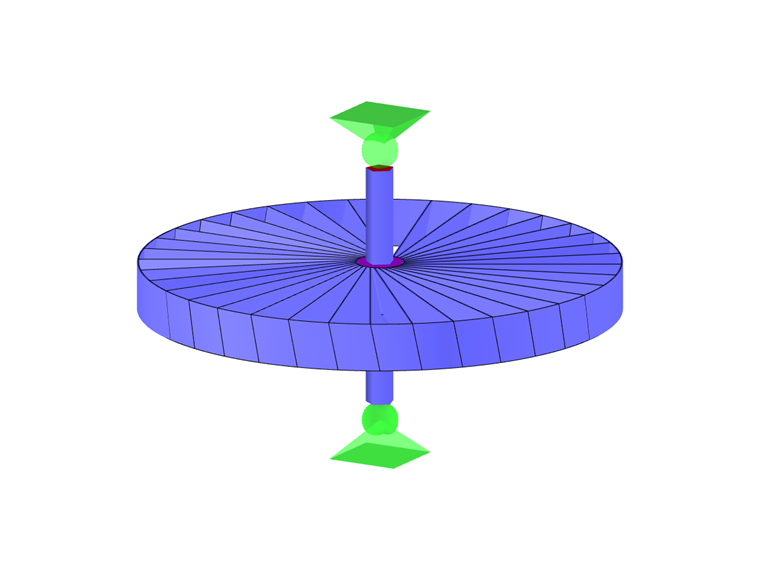

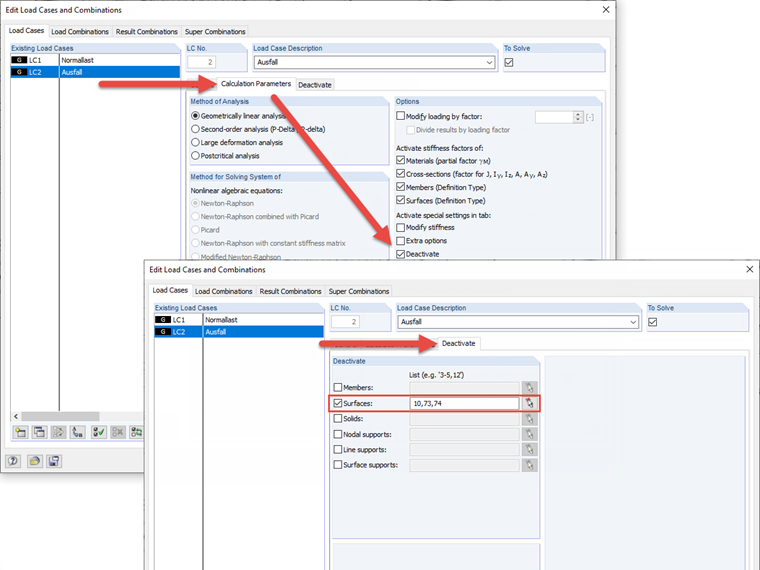

O modelo na imagem representa o rotor de uma turbina. Além do estado normal para um número predefinido de rotações, pretende-se verificar a rotura de uma pá para o mesmo número de rotações. Como carga, foi utilizada uma carga gerada "Do movimento". Para a rotura da pá, criamos outro caso de carga ao desativar as superfícies relevantes através de "Modificar rigidez".

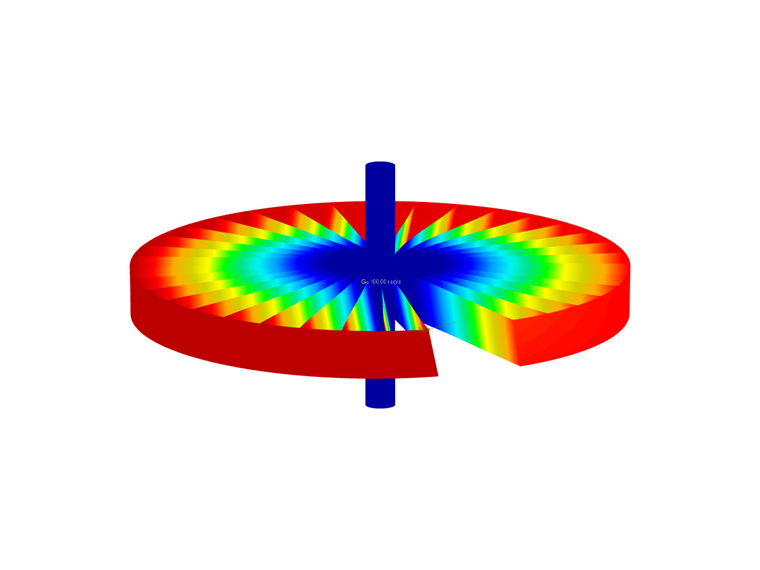

O gráfico de resultados mostra o resultado do cálculo com as forças de apoio resultantes do desequilíbrio.
