Modifizierte Steifigkeiten für die Simulation von Bauteilausfällen

Tipps & Tricks

Wenn man den Ausfall bestimmter Bauteile simulieren möchte, kann man die Funktion "Steifigkeiten modifizieren" verwenden.

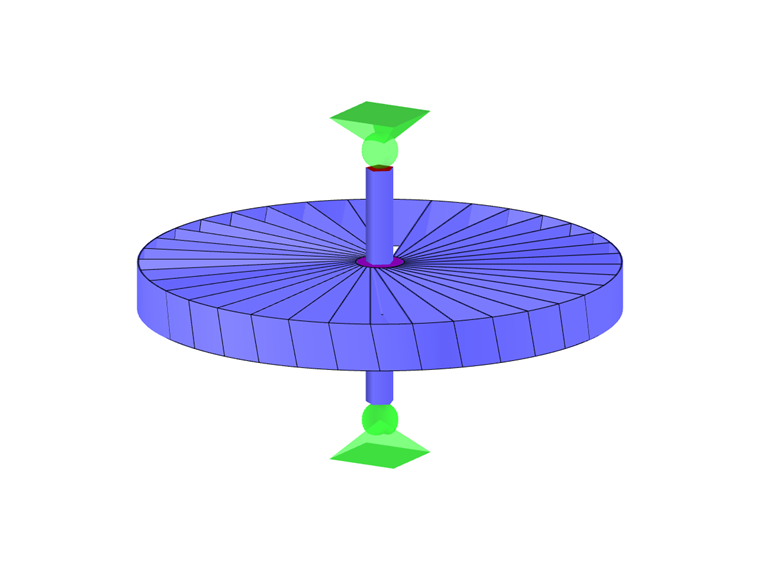

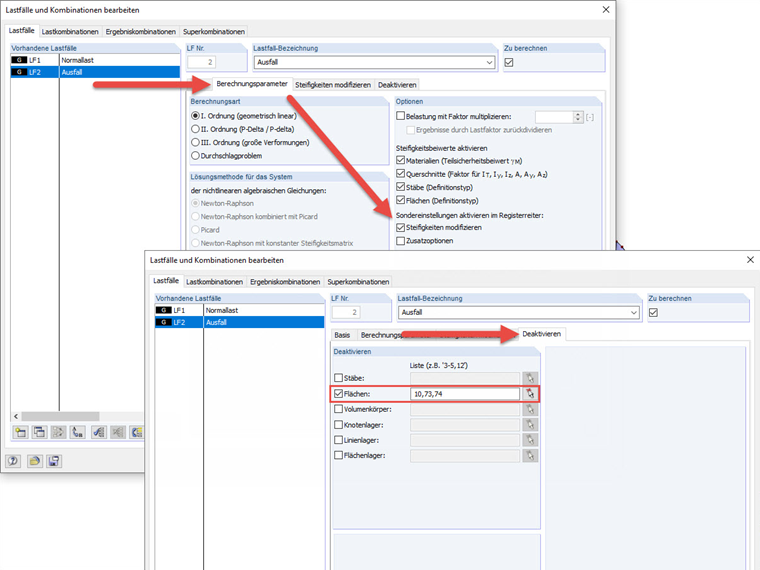

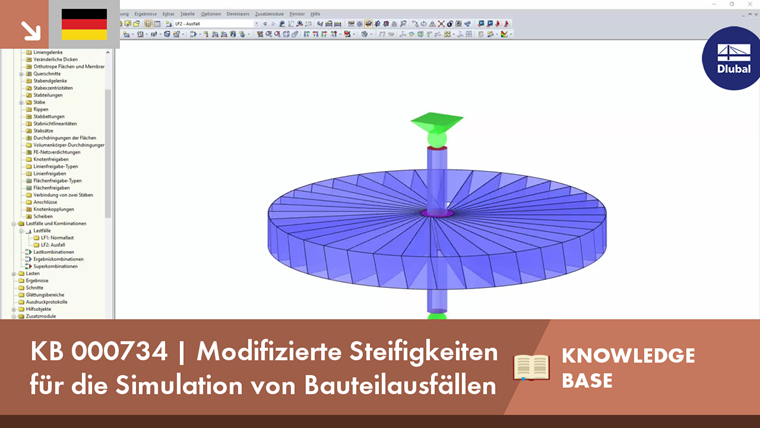

Das abgebildete Modell soll ein Turbinenlaufrad darstellen. Dabei soll neben dem Normalzustand bei einer vordefinierten Drehzahl auch der Ausfall einer Schaufel bei gleicher Drehzahl überprüft werden. Als Last wurde eine generierte Last aus "Aus Bewegung" verwendet. Für den Ausfall der Schaufel wurde ein weiterer Lastfall angelegt, in dem die entsprechenden Flächen über "Steifigkeiten modifizieren" deaktiviert wurden.

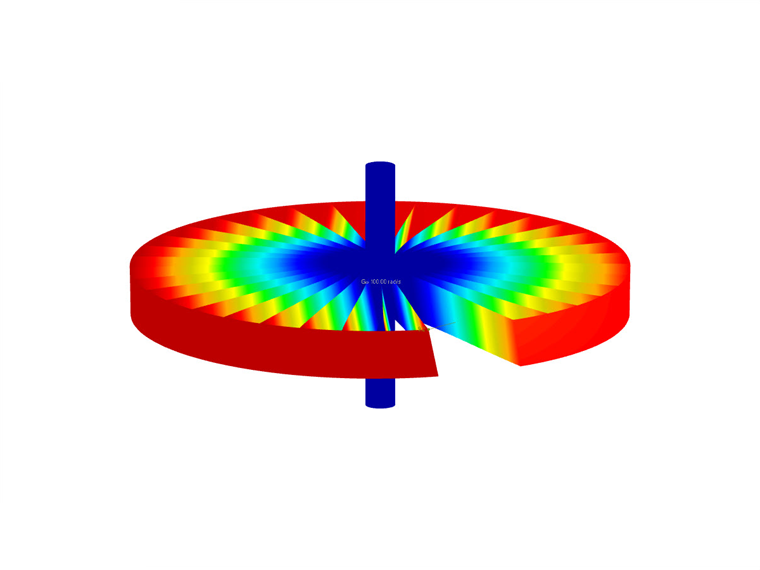

Die Ergebnisgrafik unten links zeigt das Resultat der Berechnung mit den aus der Unwucht entstandenen Lagerkräften.
