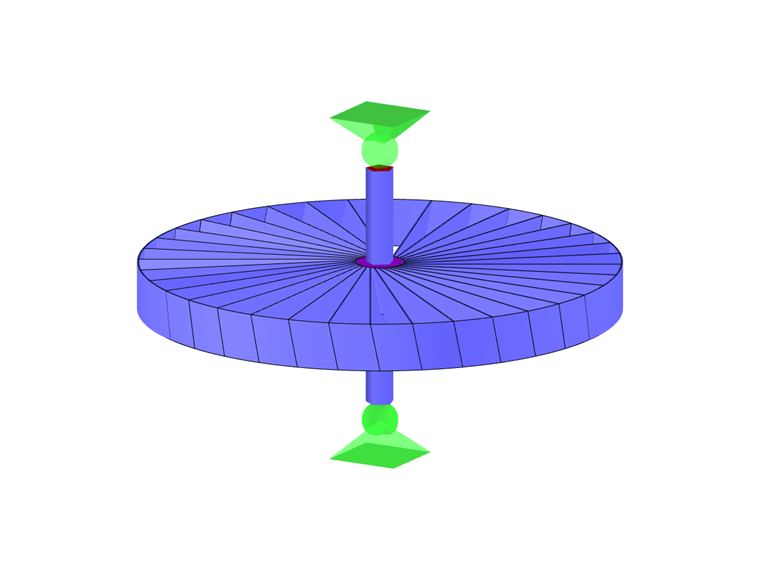

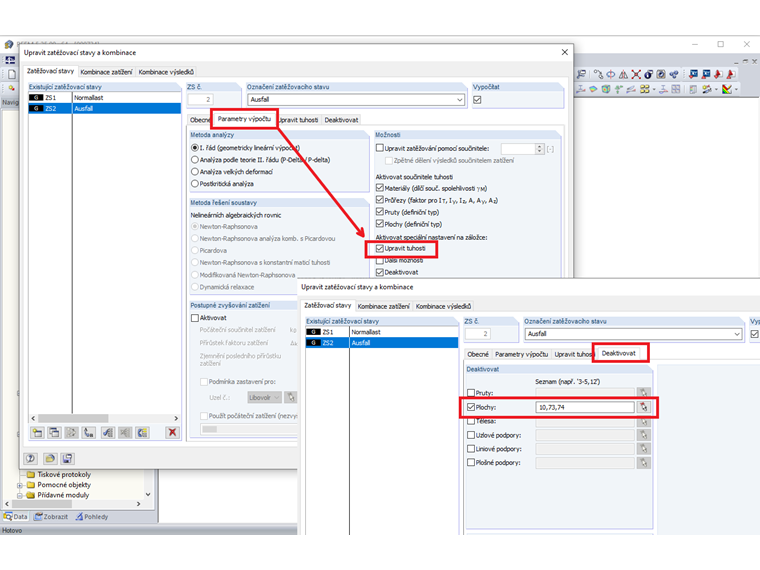

Model na obrázku představuje oběžné kolo turbíny. Kromě normálního stavu při definované frekvenci se má také posoudit stav při absenci jedné lopatky při této frekvenci. Jako zatížení bude použito generované zatížení „Z pohybu“. Pro „neúčinnost“ lopatky bude vytvořen další zatěžovací stav, v kterém bude odpovídající plocha deaktivována pomocí funkce „Upravit tuhosti“.

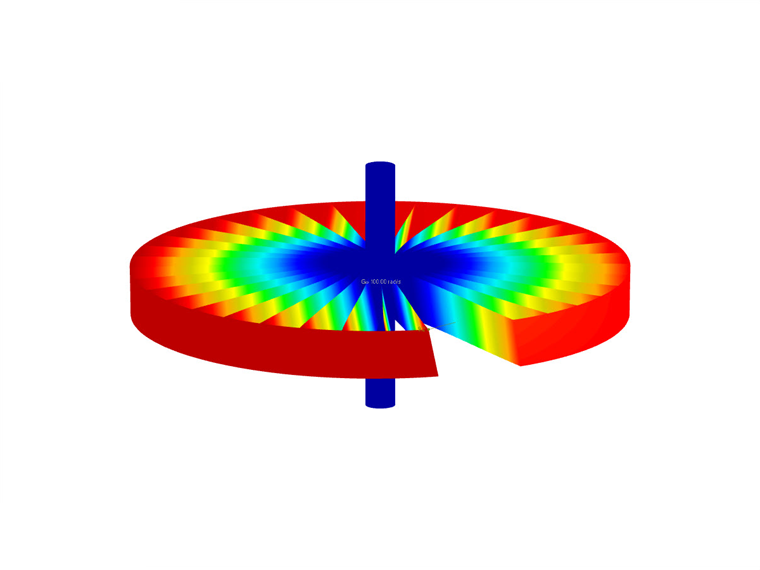

Obrázek výsledku zobrazuje výsledek výpočtu s podporovými reakcemi způsobenými nevyvážením.
