Rigidités modifiées pour la simulation des barres défaillantes

Trucs & Astuces

Ce texte a été traduit par Google Translate

Lire le texte source

Si vous voulez simuler par exemple une non efficacité des barres de structure particulières, vous pouvez utiliser la fonction « Modifier la rigidité ».

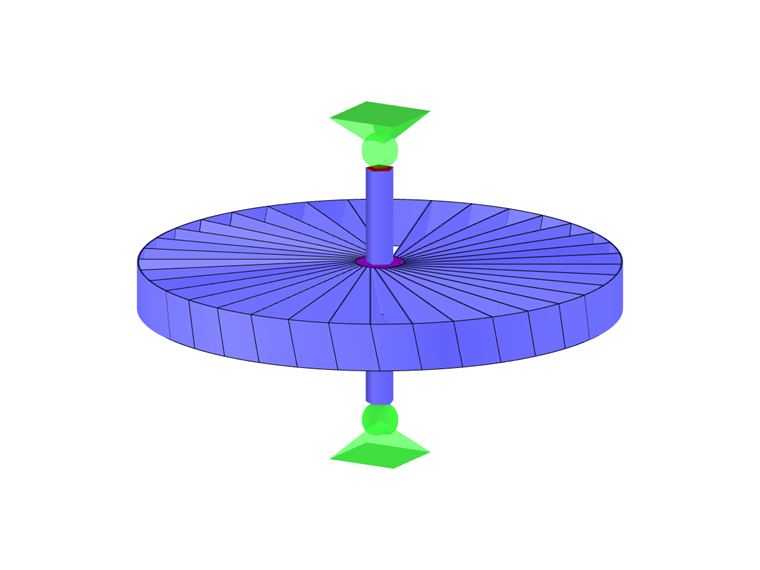

Le modèle sur la photo représente un rotor de turbine. Outre l'état normal pour un nombre de tours prédéfini, nous souhaitons vérifier la défaillance d'une pale pour le même nombre de tours. Comme charge, nous avons utilisé une charge générée «à partir du mouvement». Nous avons créé un cas de charge supplémentaire en cas de rupture de l'aube en désactivant les surfaces correspondantes à l'aide de l'option «Modifier la rigidité».

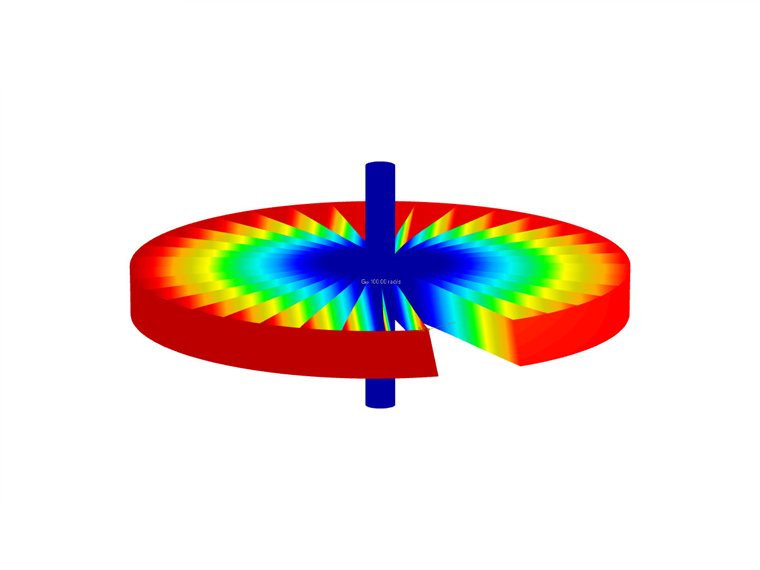

Le graphique des résultats en bas à gauche de l'image montre le résultat du calcul avec les forces d'appui issues du balourd.
