Mesclar definições idênticas de materiais e secções

Bei der Modellierung von komplexeren Tragwerken mit einem erhöhten Wiederholungsgrad treten identische Material- und Querschnittsdefinitionen häufig auf.

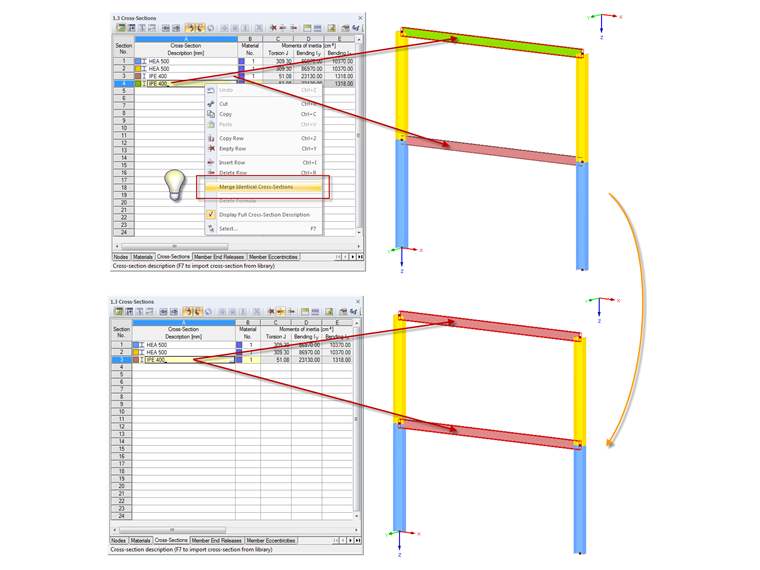

Para otimizar esta situação posteriormente, o RFEM e o RSTAB disponibilizam a função de menu de atalho "Unir secções/materiais idênticos" nas tabelas de materiais e secções.

Esta função compara a entrada de tabela selecionada com todas as outras entradas e une entradas de tabela idênticas em uma entrada.

Das Kontextmenü mit der Funktion kann jeweils in der Material- und Querschnittstabelle durch einen Rechtsklick auf einen Eintrag in der Bezeichnungsspalte aufgerufen werden. Gibt es keine identischen Partner zu dem ausgewählten Querschnitt/Material, erscheint die erwähnte Funktion ausgegraut.

Dieses Zusammenführen wird beim Zusammenbau des Berechnungsmodells aus mehreren Komponenten über die Windows-Zwischenablage wichtig. Isto porque, ao inserir os dados do modelo da área de transferência, são criadas automaticamente novas definições de material e secção para os elementos afetados devido a uma ligação em falta. Folglich ergeben sich nach dem Einfügen von mehreren Komponenten doppelte Definitionen, welche mit der Zusammenführungsfunktion wieder vereinigt werden können.


Autor

O Eng. Niemeier é responsável pelo desenvolvimento dos programas RSTAB, RFEM, RWIND Simulation e pela área das estruturas de membrana. Além disso, também tem a seu cargo a garantia de qualidade e o apoio ao cliente.
