合并材料和截面的相同定义

Bei der Modellierung von komplexeren Tragwerken mit einem erhöhten Wiederholungsgrad treten identische Material- und Querschnittsdefinitionen häufig auf.

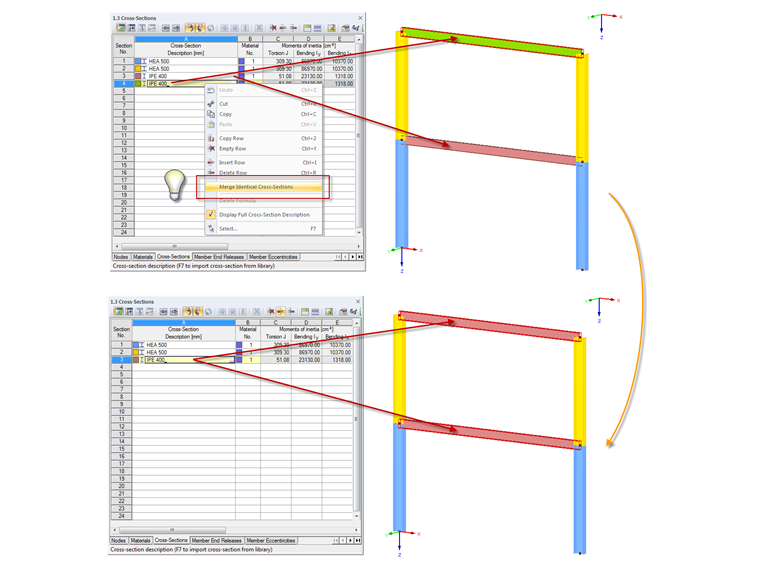

为了优化这种情况,RFEM和RSTAB在材料和截面表中提供了右键菜单“合并相同的截面/材料”。

该功能将比较所选表格项和所有其他表格项,并将相同表格项合并为一个表格。

Das Kontextmenü mit der Funktion kann jeweils in der Material- und Querschnittstabelle durch einen Rechtsklick auf einen Eintrag in der Bezeichnungsspalte aufgerufen werden. Gibt es keine identischen Partner zu dem ausgewählten Querschnitt/Material, erscheint die erwähnte Funktion ausgegraut.

Dieses Zusammenführen wird beim Zusammenbau des Berechnungsmodells aus mehreren Komponenten über die Windows-Zwischenablage wichtig. 这是因为在插入剪贴板模型数据时,会由于连接丢失而自动为受影响的单元创建新的材料和截面定义。 Folglich ergeben sich nach dem Einfügen von mehreren Komponenten doppelte Definitionen, welche mit der Zusammenführungsfunktion wieder vereinigt werden können.
