Zusammenführen identischer Material- und Querschnittsdefinitionen

Tipps & Tricks

Die Funktion "Identische Querschnitte/Materialien zusammenführen" vergleicht den ausgewählten Tabelleneintrag mit allen anderen Einträgen und verschmilzt identische Tabelleneinträge zu einem Eintrag.

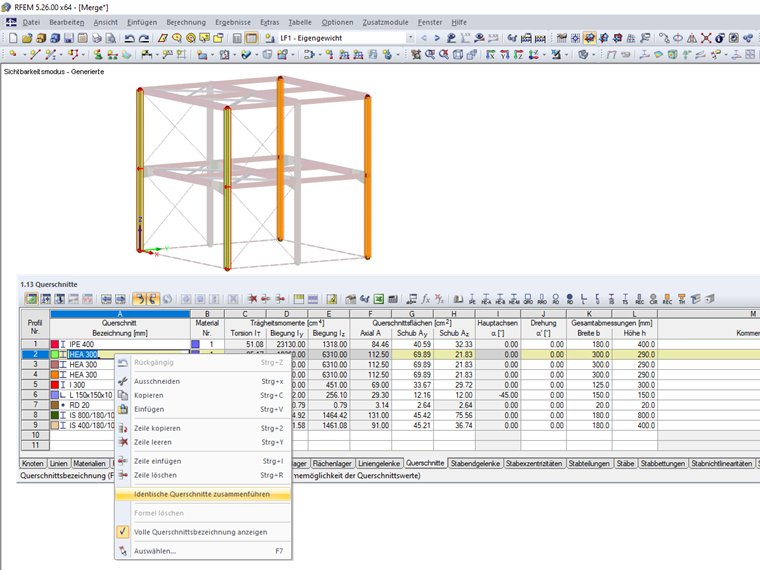

Das Kontextmenü mit der Funktion kann jeweils in der Material- und Querschnittstabelle durch einen Rechtsklick auf einen Eintrag in der Bezeichnungsspalte aufgerufen werden. Gibt es keine identischen Partner zu dem ausgewählten Querschnitt/Material, erscheint die erwähnte Funktion ausgegraut.

Dieses Zusammenführen ist eine wichtige Funktion, wenn das Berechnungsmodell durch mehrere Komponenten aus anderen Dateien über die Windows-Zwischenablage erstellt wurde. Denn beim Einfügen von Elementen über die Zwischenablage werden automatisch aufgrund eines fehlenden Zusammenhangs für die betroffenen Elemente neue Material- und Querschnittsdefinitionen erstellt. Folglich ergeben sich nach dem Einfügen von mehreren Komponenten doppelte Definitionen, welche mit der erwähnten Zusammenführungsfunktion wieder vereinigt werden können.
