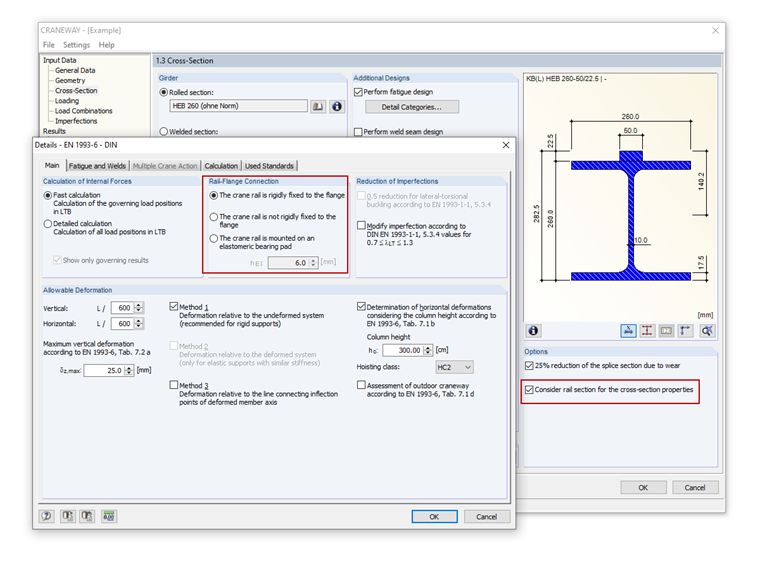

Die Auswahl ist jedoch unabhängig von der Option "Mitwirkung des Schienenprofils bei Ermittlung der Querschnittswerte" in Maske 1.3 zu sehen. Se os valores da secção incluindo carris forem determinados, isso tem um efeito nas forças internas e nas deformações.
O Eng. Flori é quem lidera a equipa de apoio ao cliente e também providencia apoio técnico para os clientes da Dlubal Software.
Seminário web
Seminário web
Base de dados de conhecimento
Base de dados de conhecimento
Base de dados de conhecimento
Base de dados de conhecimento
Estão disponíveis os seguintes anexos nacionais (AN) para o dimensionamento de acordo com o Eurocódigo 3:
NBN EN 1993-6/ANB:2011-03 (Bélgica)
NF EN 1993-6/NA:2011-12 (França)
LST EN 1993-6/NA:2010-12 (Lituânia)
SFS EN 1993-6/NA:2010-03 (Finlândia)
NS EN 1993-6/NA:2010-01 (Noruega)
LST EN 1993-6/NA:2010-12 (Lituânia)
CSN EN 1993-6/NA:2010-03 (República Checa)
BS EN 1993-6/NA:2009-11 (Reino Unido)
CYS EN 1993-6/NA:2009-03 (Chipre)
UNI EN 1993-6/NA:2011-02 (Itália)
DIN EN 1993-6/NA:2010-12 (Alemanha)
CYS EN 1993-6/NA:2009-03 (Chipre) Além disso, é possível criar anexos nacionais definidos pelo utilizador com valores próprios.
Os resultados de todas as verificações são apresentados por temas específicos em tabelas bem organizadas. Os valores dos resultados são sempre representados juntamente com o correspondente gráfico de secção. É também possível visualizar cada valor intermédio.
Para a viga da ponte rolante, a verificação geral de tensões é efetuada através do cálculo das tensões existentes e uma comparação com as tensões normais limite, tensões de corte limite e tensões equivalentes. Para as soldaduras, também é efetuada a verificação de tensões para tensões de corte paralelas e perpendiculares e para a sua sobreposição.
A verificação da fadiga é realizada para um máximo de três gruas a operarem simultaneamente, com base no conceito de tensão nominal segundo EN 1993-1-9. Ao analisar a fadiga de acordo com a norma DIN 4132, o CRANEWAY regista o diagrama de tensões das passagens da grua para cada ponto de tensão para avaliar os dados de acordo com o método Rainflow.
A encurvadura local é analisada com a consideração de uma introdução lateral de cargas da roda de acordo com EN 1993-6 ou DIN 18800-3.
A verificação da deformação é efetuada separadamente para as direções horizontal e vertical. Os deslocamentos calculados são comparados com os valores permitidos. As relações de deformação permitidas podem ser especificadas individualmente nos parâmetros de cálculo.
A verificação da encurvadura lateral por flexão-torção é efetuada de acordo com a teoria de segunda ordem, com consideração de imperfeições. A verificação geral de tensões tem de ser cumprida, sendo que o fator de carga crítica não pode ser inferior a 1,00. Por isso, o CRANEWAY atribui o correspondente fator de carga crítico a todos os grupos de carga da verificação de tensões.
O programa determina todas as forças do apoio a partir das cargas de utilização incluindo fatores dinâmicos.
Durante o cálculo, são criadas em distâncias predefinidas as cargas da grua na forma de casos de carga. O incremento de cargas para as gruas que se movem ao longo da ponte rolante pode ser definido individualmente.
Para cada posição da grua, são calculadas todas as combinações dos respetivos estados limite (capacidade, fadiga, deformação e forças de apoio). Além disso, o CRANEWAY tem opções de configuração abrangentes para controlar o cálculo de EF (comprimento de elementos finitos, critério de paragem etc.).
O programa calcula os esforços internos ao longo da viga da ponte rolante nas posições x mencionadas, de acordo com uma análise de segunda ordem para encurvadura por torção no sistema não deformado.
A entrada de dados de geometria, materiais, secções, ações e imperfeições é efetuada em diferentes janelas claras e bem organizadas:
Podem ser consideradas as ações de até três gruas a operarem em simultâneo. No caso mais simples, seleciona-se uma grua definida pelo utilizador da biblioteca. Os dados podem também ser introduzidos manualmente:
