Com o software da Dlubal, pode gerar acelerogramas e espectros de resposta que são utilizados diretamente nas análises sísmicas realizadas no programa. Como parte do conceito de segurança, a análise foi concebida para evitar a rotura estrutural. E se ainda assim houver um colapso? Neste caso, uma avaliação do colapso ajuda a identificar pontos fracos ou a planear áreas de proteção. Exporte um acelerograma da extensa biblioteca do RFEM 6 para tais fins e continue a utilizá-lo.
FAQ 005181 | Exportar espectro de resposta para o RFEM 6

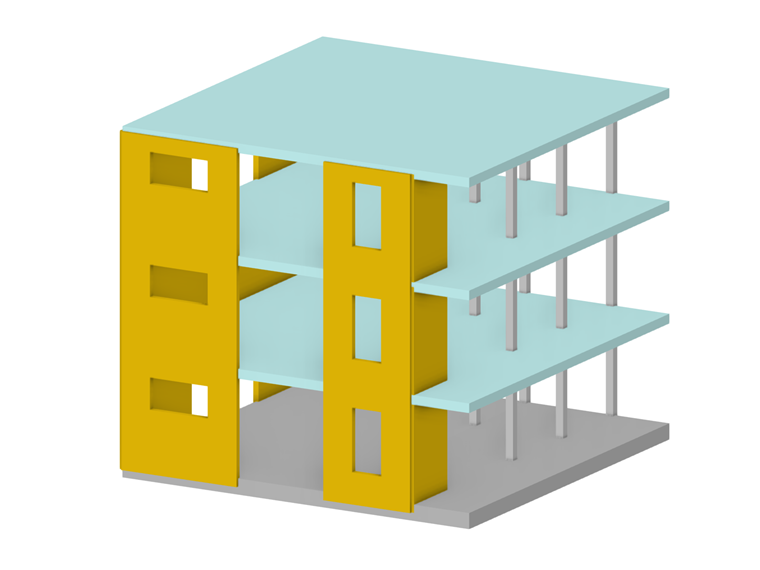

Mas isso não é tudo. O modelo estático da sua estrutura já existe e pode ser utilizado noutros programas. É aqui que entram em ação as diferentes interfaces do software da Dlubal.
A interoperabilidade entre softwares de cálculo estrutural e programas CAD é mais importante do que nunca. Os formatos de intercâmbio permitem fornecer modelos físicos e arquiteturais para ambos os tipos de software. O objetivo é um modelo de dados do edifício inteligente - o modelo BIM.
O software da Dlubal tem muitas interfaces diferentes. Uma delas é a interface IFC (Industry Foundation Classes).
Agora você tem o modelo 3D e o acelerograma interino. É possível processar posteriormente esses dados para simular um colapso?
sim! Existe um módulo para o Blender® que pode mapear uma simulação deste tipo com a ajuda das propriedades do objeto, as chamadas "restrições". O módulo "Construtor de restrições de marcadores" (BCB) permite uma simulação desse tipo. A utilização detalhada do módulo é explicada num artigo técnico adicional.
Instruções passo a passo para simular o colapso com o RFEM e o Bullet Constraints Builder (BCB) no BlenderPara poder utilizar os dados do RFEM 6, é necessário adaptá-los ao formato de entrada esperado.
Adaptação do IFC para Blender® 2.79
De momento, o módulo BCB só está disponível para uma versão mais antiga do Blender® (2.79). Para utilizar o IFC de forma eficiente no Blender®, recomendamos instalar a versão atual (3.5) e instalar o módulo BlenderBIM.

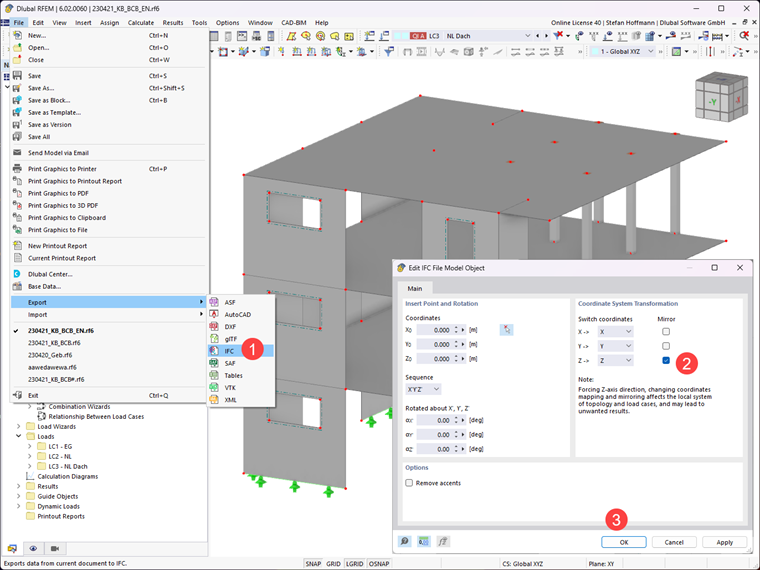

Software Blender versão 3.5 Módulo BlenderBIM1. Exportar o modelo IFC do RFEM 6

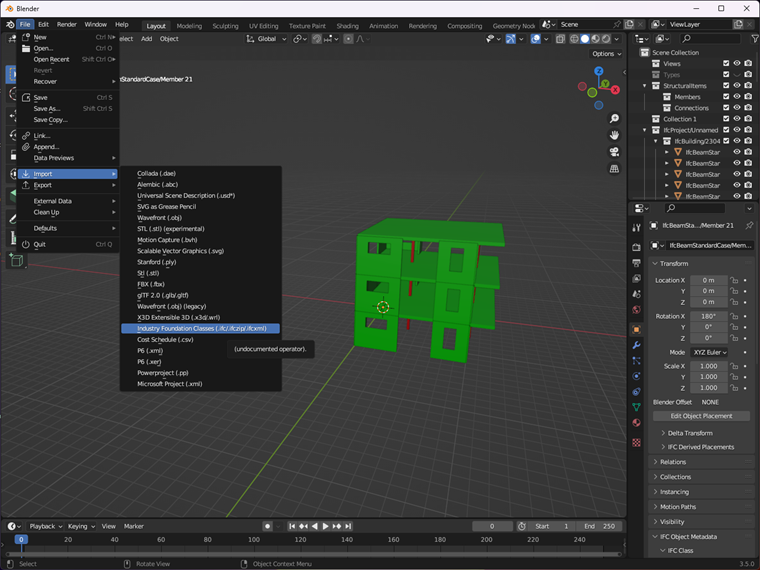

2. Importação do modelo IFC para o Blender® 3.5

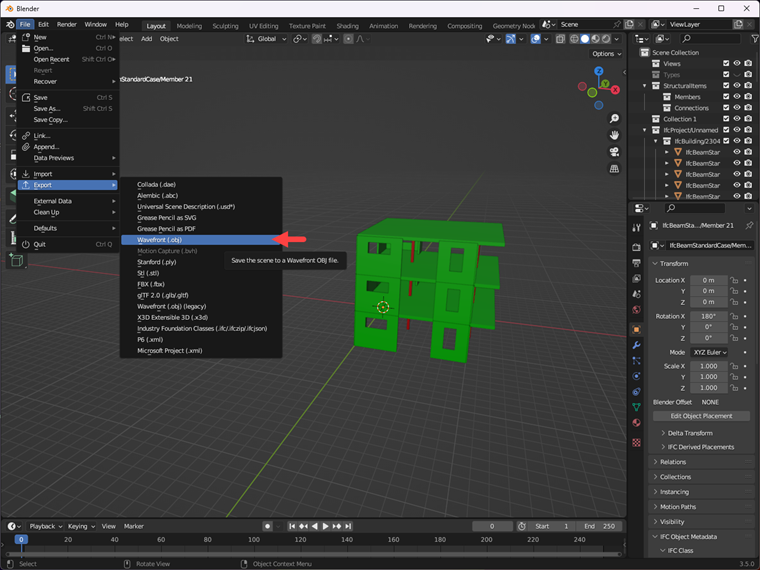

3. Exportar o modelo como um ficheiro .OBJ

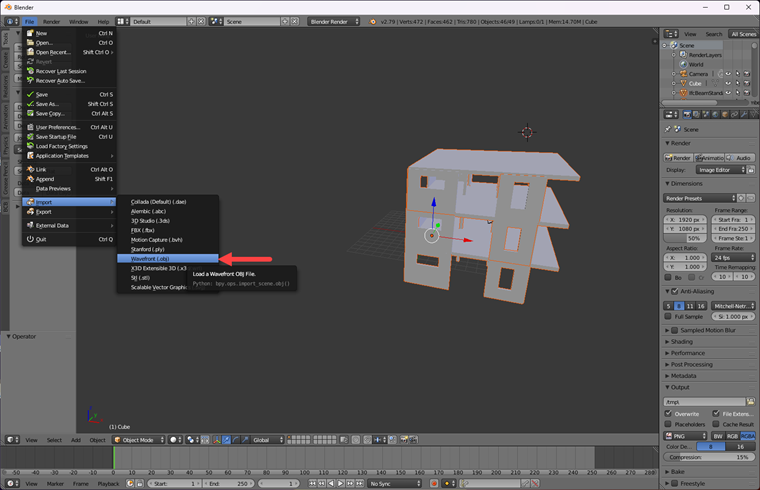

4. Importação do ficheiro .OBJ para o Blender® 2.79
Adaptação do acelerograma para uso no BCB
O módulo BCB espera um ficheiro de texto ASCII com valores separados por vírgulas (.csv) como entrada para o acelerograma. A estrutura é dada por 4 pilares (t [s], X [m/s²], Y [m/s²], Z [m/s²]). As linhas que começam com # são ignoradas. Para obter este formato, faça o seguinte:

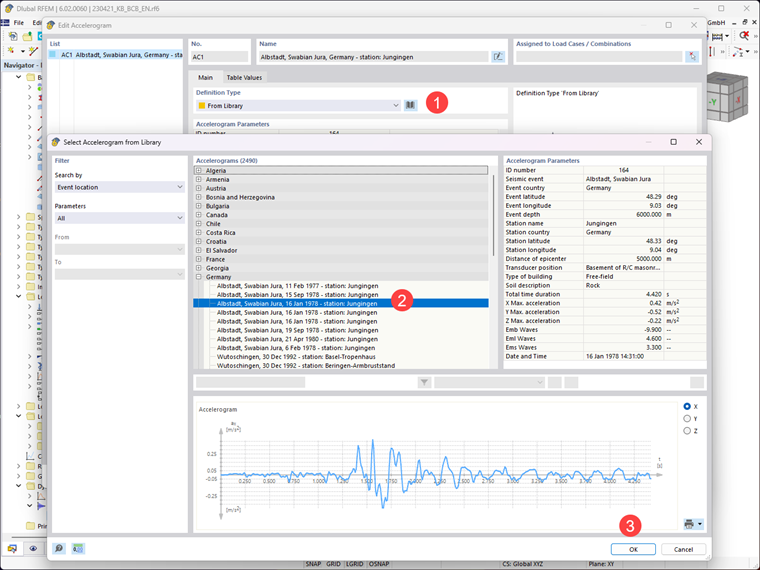

1. Por exemplo, carregar um acelerograma da biblioteca

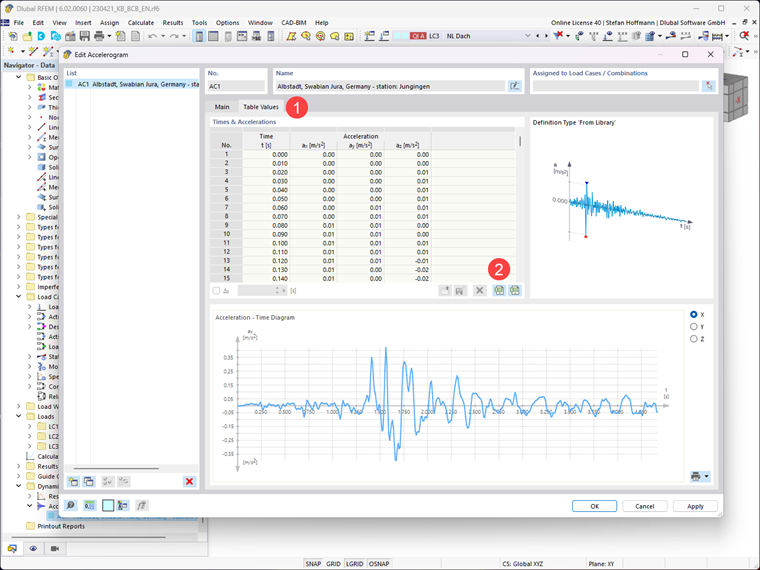

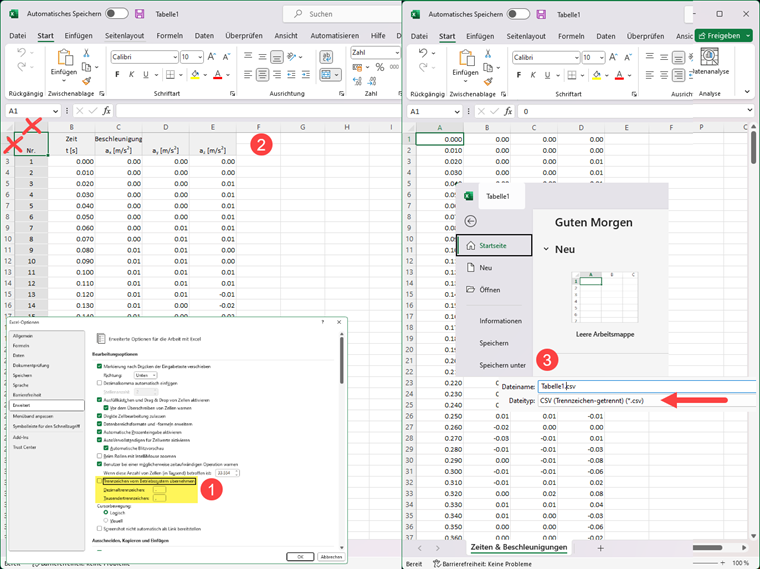

2. Exportar o acelerograma para o Excel

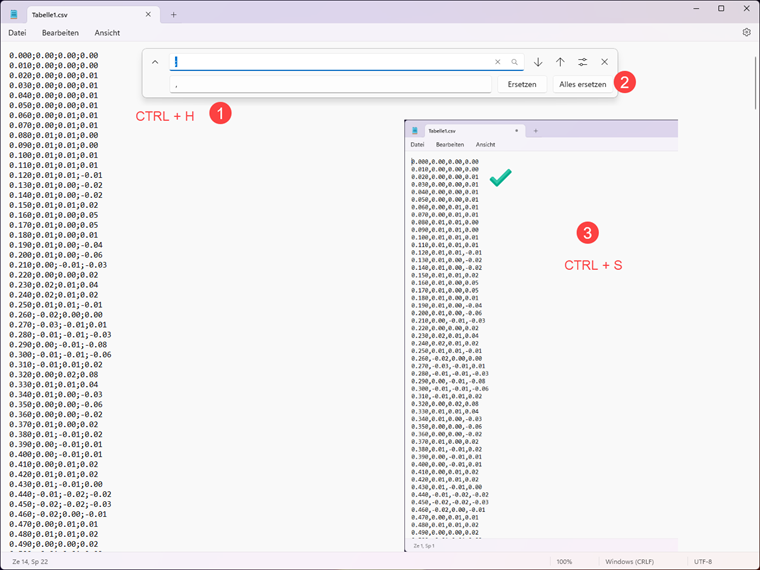

3. Ajuste a saída de forma análoga à especificação para o BCB (4 colunas: t [s], X [m/s²], Y [m/s²], Z [m/s²]) e guarde o ficheiro como .csv
Com estes dados pode iniciar a simulação de colapso noBlender®. A utilização detalhada do módulo é explicada num artigo técnico adicional.
Instruções passo a passo para simular o colapso com o RFEM e o Bullet Constraints Builder (BCB) no Blender
