Pomocí programů Dlubal můžete přímo v programu generovat akcelerogramy a spektra odezvy, které se použijí při seizmické analýze. Analýza je navržena tak, aby se v rámci bezpečnostní koncepce vyloučilo porušení konstrukce. Co když přesto dojde ke kolapsu? Vyhodnocení kolapsu vám v takovém případě pomůže odhalit slabá místa nebo naplánovat ochranná opatření. Pro tyto účely můžete exportovat akcelerogram z rozsáhlé databáze programu RFEM 6 a dále ho použít.
FAQ 005181 | Export spektra odezvy z programu RFEM 6.png?mw=760&hash=7250538995200d9b09531dd05eed632469bec20c)

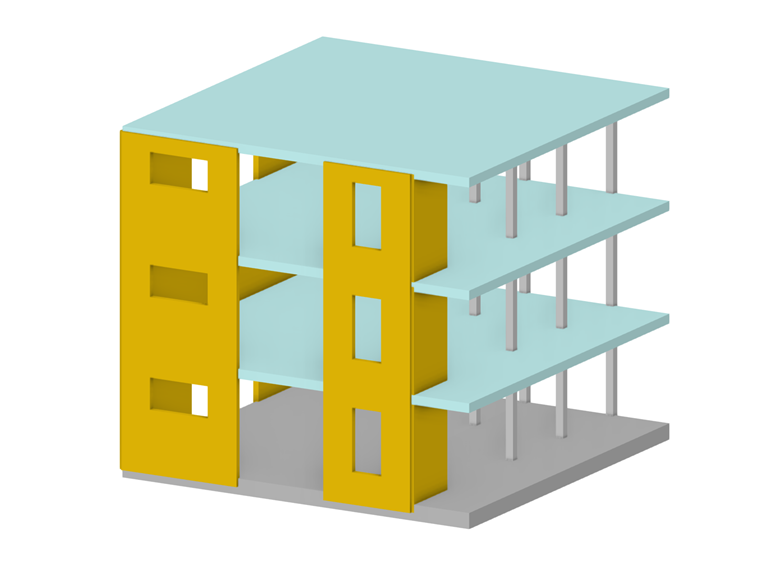

Ale to není vše. Statický model vaší konstrukce již existuje a lze ho použít i v jiných programech. V tuto chvíli se uplatní různá rozhraní softwaru Dlubal.
Interoperabilita mezi programy pro statickou analýzu a CAD programy je důležitější než kdy dříve. Výměnné formáty umožňují mít k dispozici fyzikální a architektonické modely pro oba typy softwaru. Cílem je digitální inteligentní model budovy - BIM model.
Programy Dlubal poskytují mnoho různých rozhraní. Jedním z nich je rozhraní IFC (Industry Foundation Classes).
Nyní máte k dispozici 3D model a působící akcelerogram. Lze tato data dále použít pro simulaci kolapsu?
Ano! Pro program Blender® existuje addon, který umí takovou simulaci vytvořit pomocí vlastností objektů zvaných „Constraints“. Addon "Bullet Constraints Builder" (BCB) takovou simulaci umožňuje. Jak addon používat, je podrobně vysvětleno v následujícím odborném článku.

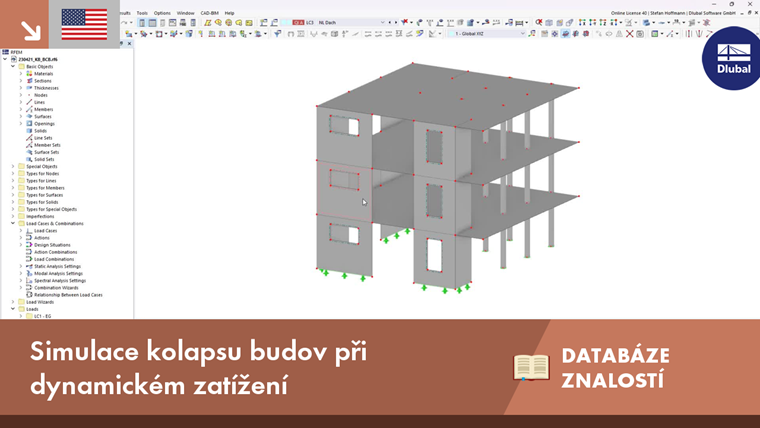

Simulace kolapsu konstrukcí krok za krokem pomocí programu RFEM a Bullet Constraints Builder (BCB) v programu BlenderAby bylo možné data z programu RFEM 6 použít, je třeba je přizpůsobit požadovanému vstupnímu formátu.
Přizpůsobení IFC pro Blender® 2.79
Addon BCB je v současné době k dispozici pouze pro starší verzi programu Blender® (2.79). Pro efektivní využití IFC v programu Blender® doporučujeme nainstalovat aktuální verzi (3.5) a nainstalovat také addon BlenderBIM.

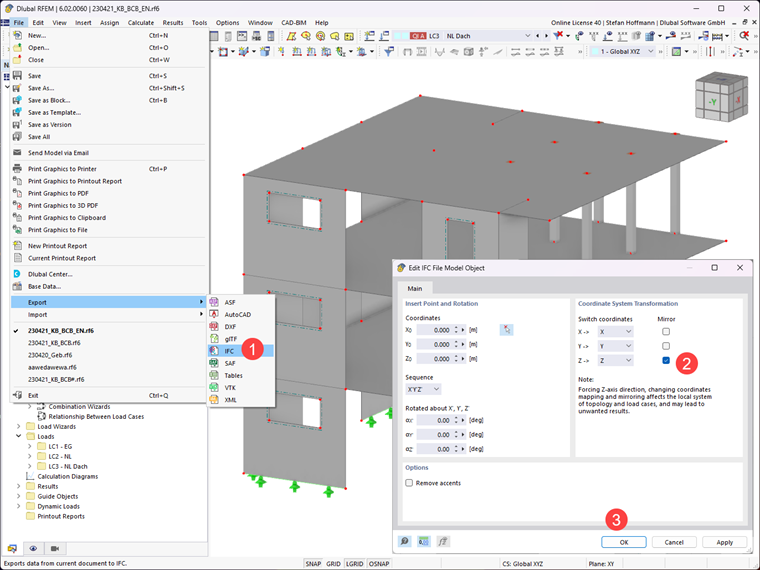

Software Blender verze 3.5 Addon BlenderBIM1. Exportujte IFC model z programu RFEM 6

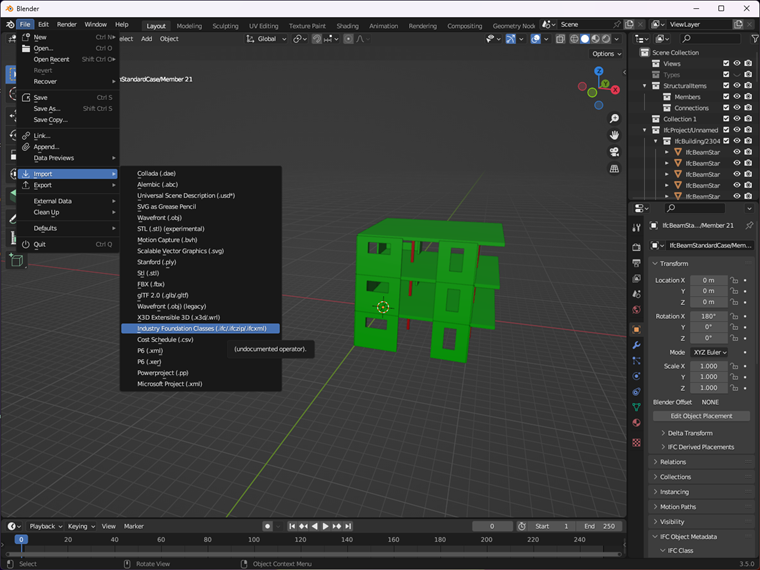

2. Importujte IFC model do programu Blender® 3.5
3. Exportujte model jako soubor .OBJ

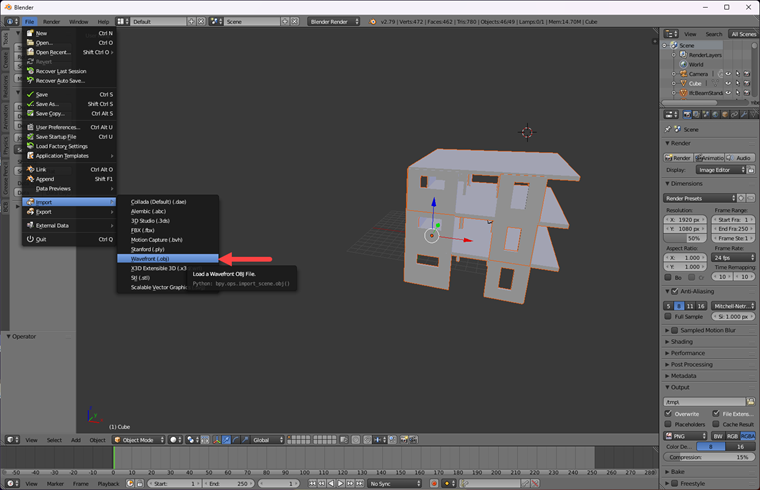

4. Importujte soubor .OBJ do programu Blender® 2.79
Přizpůsobení akcelerogramu pro použití v BCB

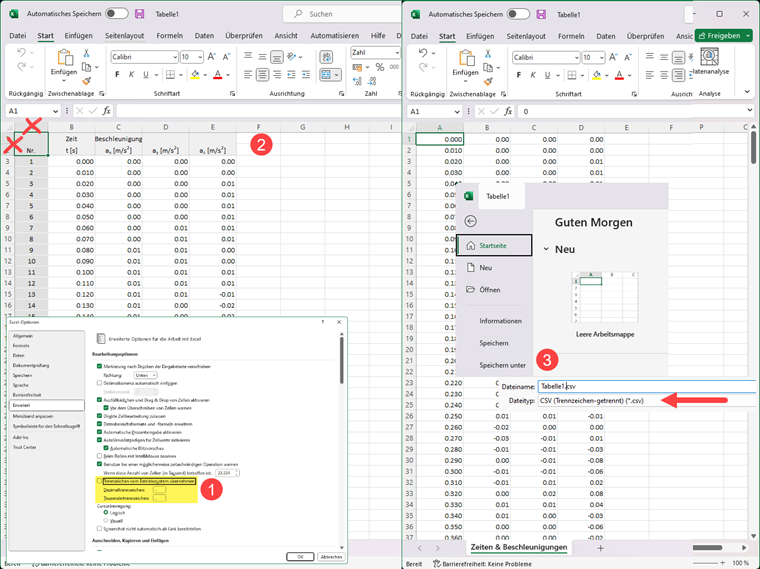

Addon BCB požaduje zadání akcelerogramu jako ASCII textový soubor s hodnotami oddělenými čárkami (.csv). Struktura je dána pomocí 4 sloupců (t [s], X [m/s²], Y [m/s²], Z [m/s²]). Řádky začínající # jsou přeskočeny. Chcete-li získat tento formát, postupujte takto:

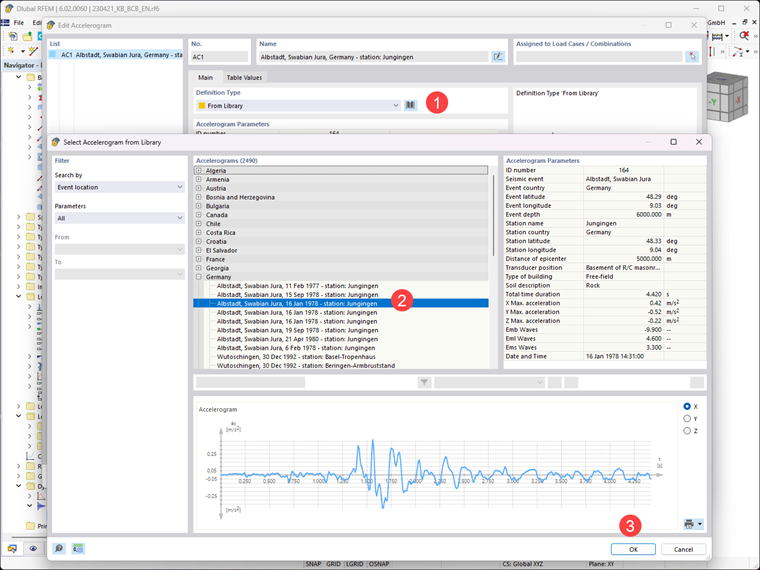

1. Načtěte například akcelerogram z knihovny

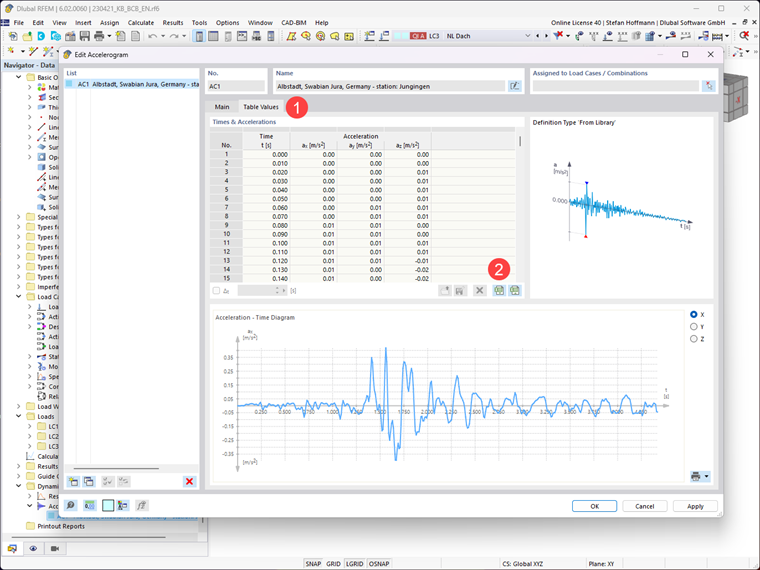

2. Exportujte akcelerogram do Excelu

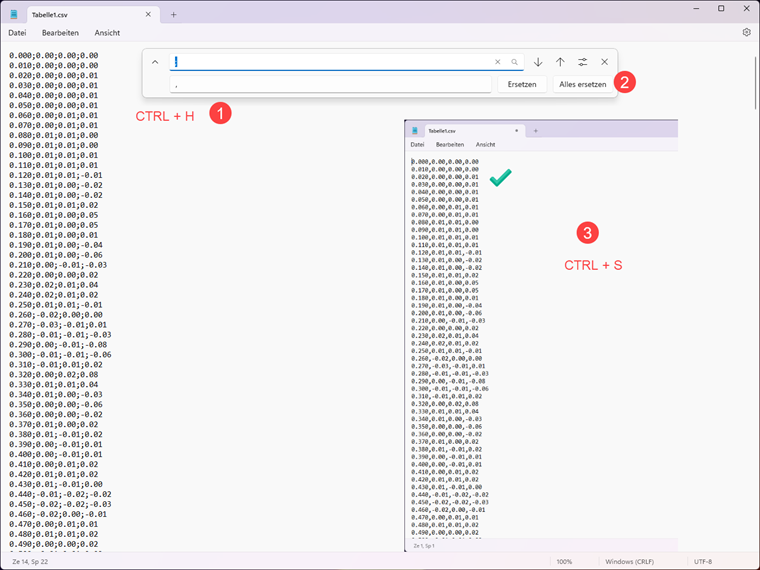

3. Nastavte výstup analogicky se zadáním pro BCB (4 sloupce: t [s], X [m/s²], Y [m/s²], Z [m/s²]) a uložte soubor jako .csv
S těmito údaji můžete spustit simulaci kolapsu v programu Blender®. Jak addon používat, je podrobně vysvětleno v dalším technickém článku.
Simulace kolapsu konstrukcí krok za krokem pomocí programu RFEM a Bullet Constraints Builder (BCB) v programu Blender
