Za pomocą oprogramowania Dlubal można wygenerować akcelerogramy i spektra odpowiedzi, które są wykorzystywane bezpośrednio w analizie sejsmicznej w programie. Analiza ma na celu uniknięcie awarii konstrukcji jako część koncepcji bezpieczeństwa. Co się stanie, jeśli budynek jednak się zawali? W takim przypadku ocena może pomóc w zidentyfikowaniu słabych punktów lub w zaplanowaniu obszarów wymagających zabezpieczenia. W tym celu należy wyeksportować akcelerogram z obszernej biblioteki programu RFEM 6 i z niego korzystać.
FAQ 005181 | Eksport spektrum odpowiedzi do RFEM 6

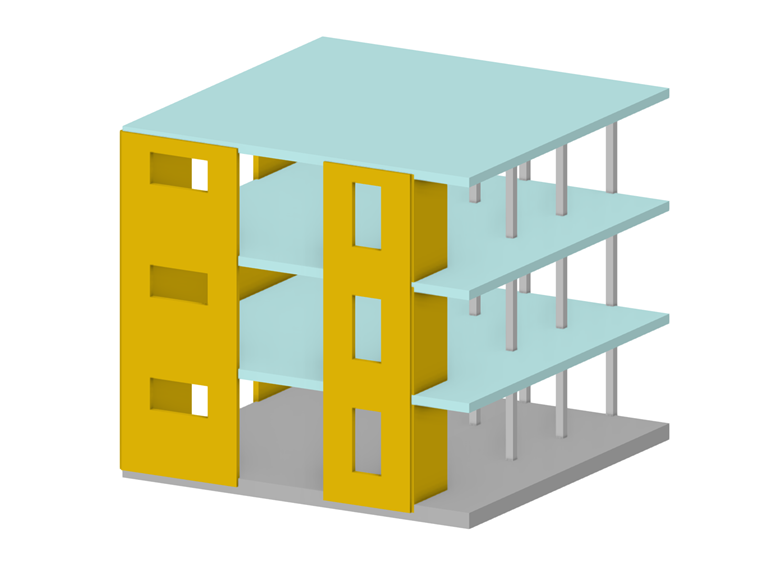

Ale to nie wszystko. Model statyczny konstrukcji już istnieje i można go wykorzystać również w innych programach. Tutaj można zastosować różne interfejsy oprogramowania Dlubal.
Współdziałanie oprogramowania do analizy statyczno-wytrzymałościowej z programami CAD jest ważniejsze niż kiedykolwiek. Formaty Interchange umożliwiają tworzenie modeli fizycznych i architektonicznych dla obu typów oprogramowania. Celem jest stworzenie modelu danych inteligentnego budynku - model BIM.
Oprogramowanie Dlubal ma wiele różnych interfejsów. Jednym z nich jest interfejs IFC (Industry Foundation Classes).
Masz teraz model 3D i działający akcelerogram. Czy możesz dalej przetwarzać te dane, aby zasymulować zawalenie?
Tak! Istnieje rozszerzenie dla Blendera®, które może odwzorować taką symulację za pomocą właściwości obiektu, tak zwanych "ograniczeń". Rozszerzenie "Bullet Constraints Builder" (BCB) umożliwia taką symulację. Szczegółowe informacje na temat korzystania z tego rozszerzenia można znaleźć w innym artykule technicznym.
Instrukcje krok po kroku dotyczące symulacji zawalenia w programie RFEM i Bullet Constraints Builder (BCB) w BlenderzeAby móc korzystać z danych z programu RFEM 6, konieczne jest dostosowanie do oczekiwanego formatu danych wejściowych.
Adaptacja IFC dla Blender® 2.79
Rozszerzenie BCB jest obecnie dostępne tylko dla starszej wersji Blender® (2.79). Aby efektywnie korzystać z IFC w Blender®, zalecamy zainstalowanie aktualnej wersji (3.5) oraz zainstalowanie rozszerzenia BlenderBIM.

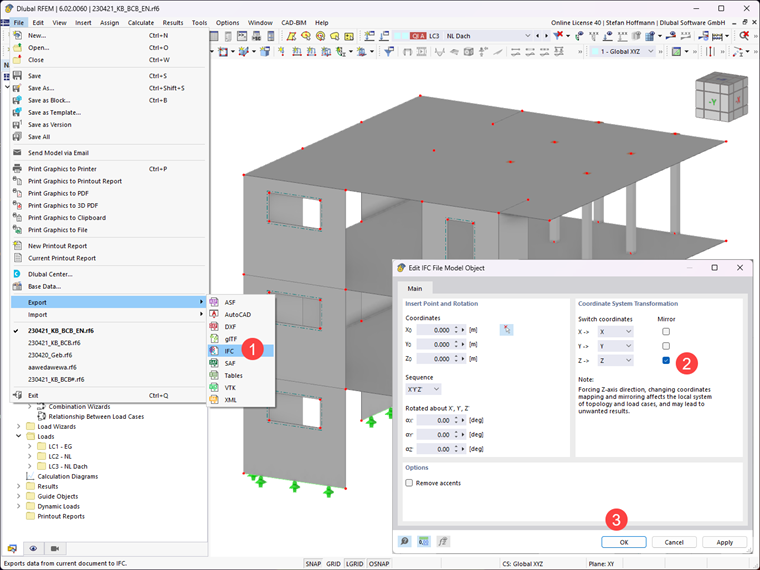

Blender Software w wersji 3.5 Rozszerzenie BlenderBIM1. Eksport modelu IFC z programu RFEM 6

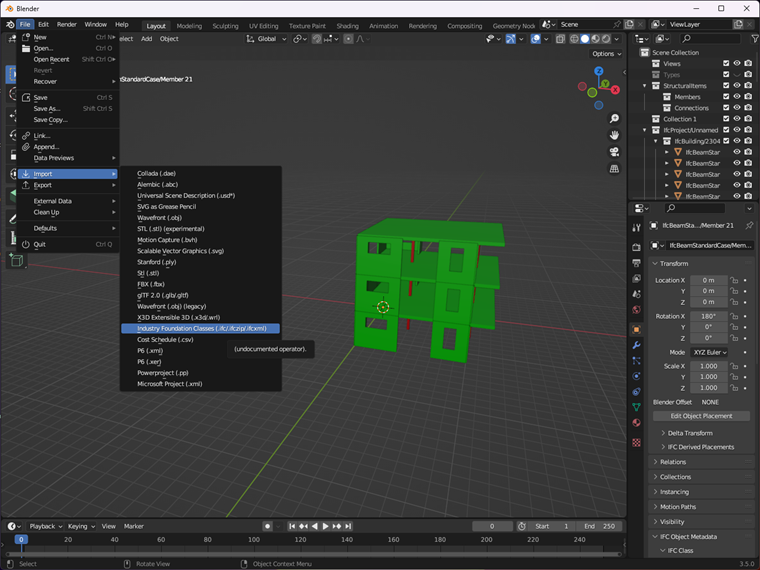

Drugi Import modelu IFC do Blender® 3.5

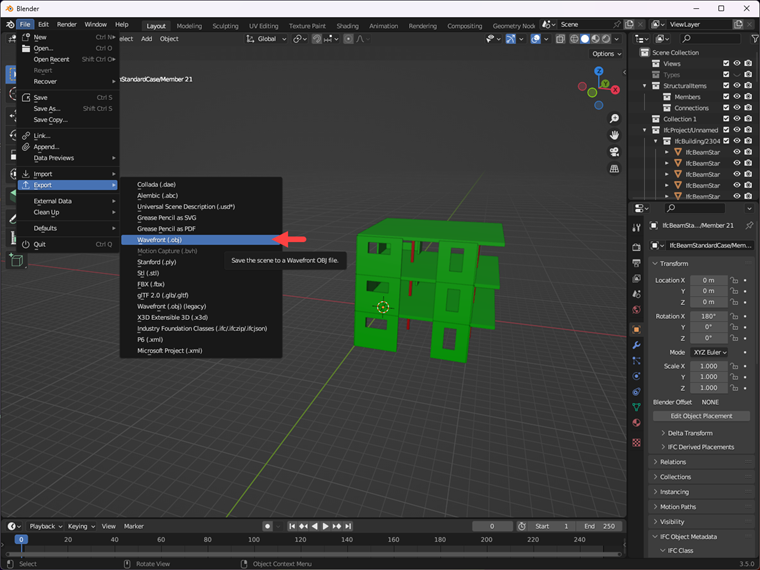

3. Eksport modelu jako pliku .OBJ

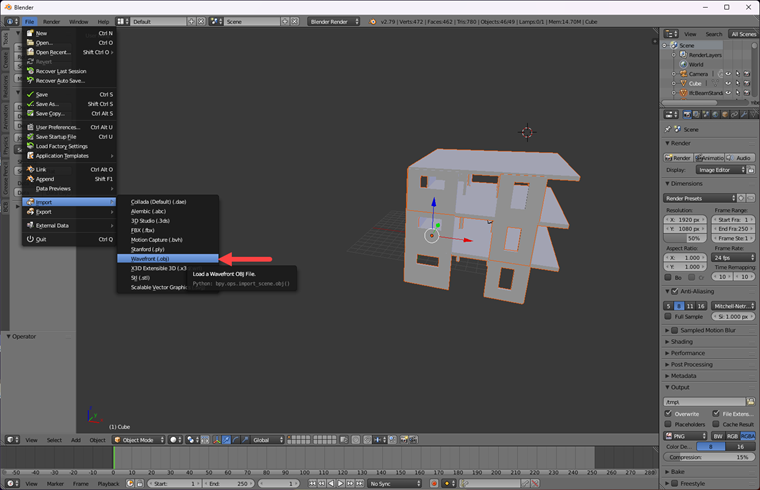

4. Zaimportuj plik .OBJ do Blendera® 2.79
Przystosowanie akcelerogramu do wykorzystania w BCB
Rozszerzenie BCB oczekuje na dane wejściowe akcelerogramu pliku tekstowego ASCII z wartościami oddzielonymi przecinkami (.csv). Konstrukcja składa się z 4 słupów (t [s], X [m/s²], Y [m/s²], Z [m/s²]). Linie rozpoczynające się od # są pomijane. Aby uzyskać ten format, wykonaj następujące czynności:

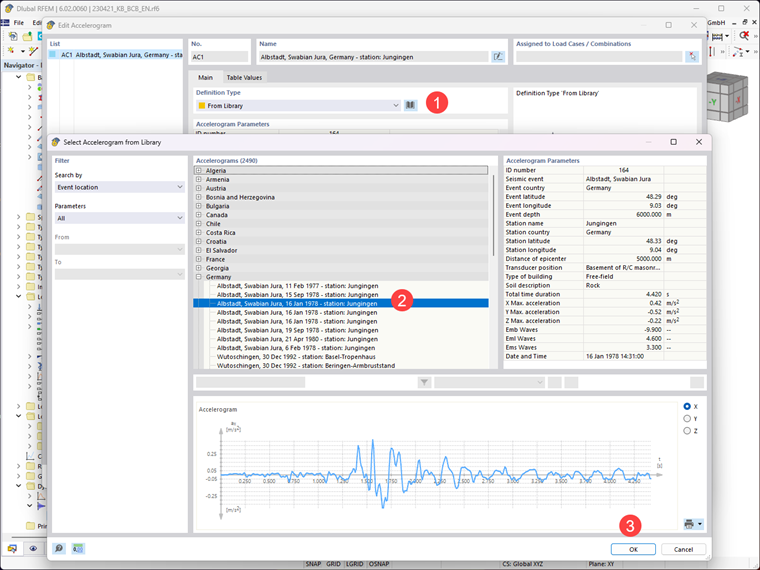

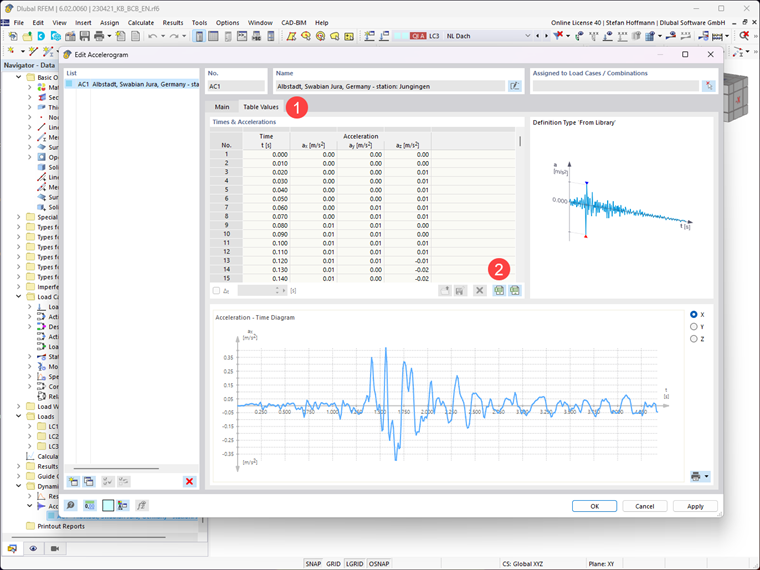

1. Na przykład wczytaj akcelerogram z biblioteki

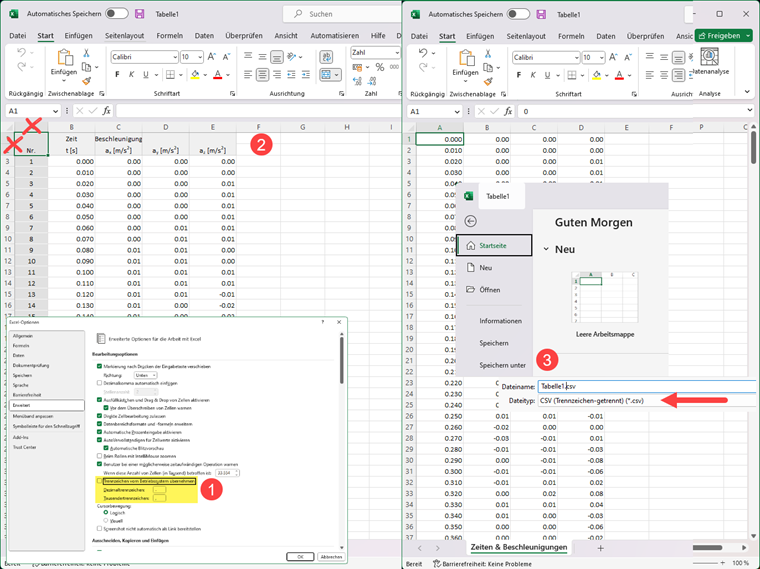

Drugi Eksportuj akcelerogram do Excela

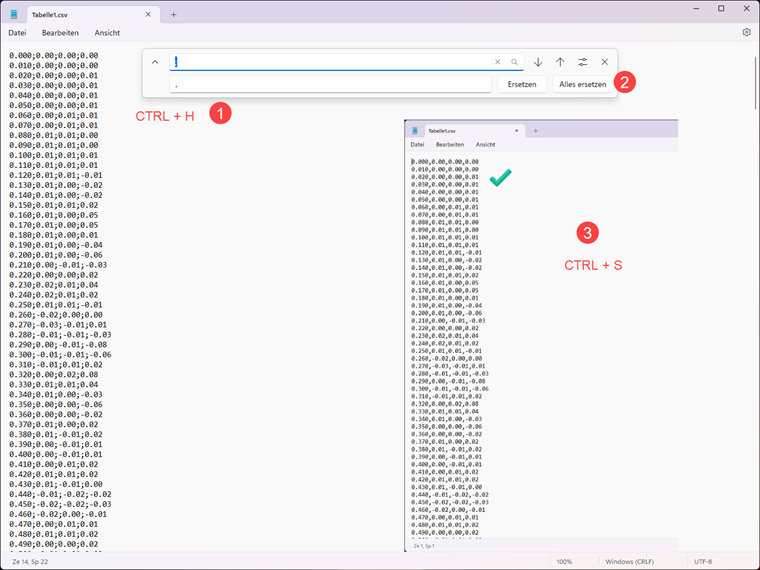

3. Dostosuj dane wyjściowe analogicznie do specyfikacji dla BCB (4 kolumny: t [s], X [m/s²], Y [m/s²], Z [m/s²]) i zapisz plik jako .csv
Mając te dane można rozpocząć symulację zawalenia budynku w Blender®. Szczegółowe informacje na temat korzystania z tego rozszerzenia można znaleźć w innym artykule technicznym.
Instrukcje krok po kroku dotyczące symulacji zawalenia w programie RFEM i Bullet Constraints Builder (BCB) w Blenderze
