Pergunta

Porque é que os coeficientes zeta utilizados no LTB diferem dos coeficientes nas referências da literatura?

Resposta:

O coeficiente ζ para a consideração da distribuição da força de pressão num banzo é um fator de correção para determinar o momento de encurvadura crítico M_cr para determinadas condições de fronteira e cargas.

No RF-/LTB, este fator de correção ζ refere-se sempre ao maior momento fletor da barra equivalente. As referências da literatura fornecem frequentemente o coeficiente ζ em relação ao centro da barra equivalente (ver também o manual do RF-/LTB).

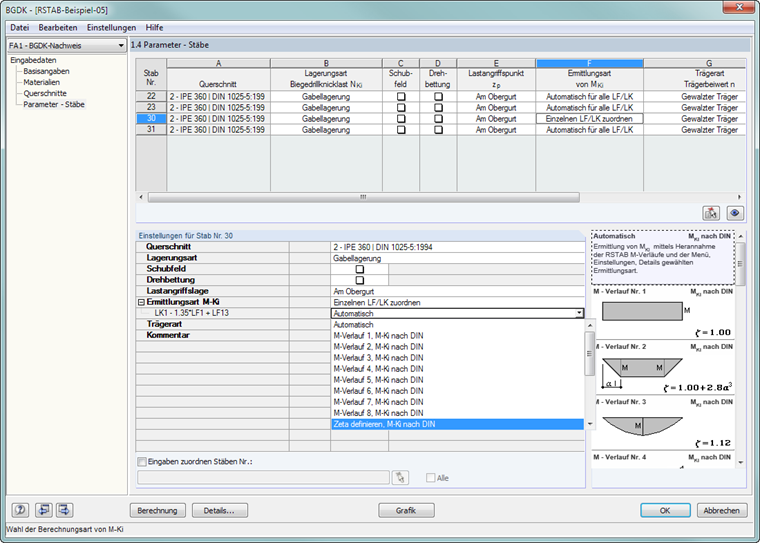

No entanto, o RF‑/LTB também oferece uma opção para definir o coeficiente zeta manualmente. Para isso, selecione a opção "Atribuir CC/CO individualmente" na seção Método de determinação de M_cr (ver imagem).

Definição manual do coeficiente Zeta
