FAQ 000161 DE

1. Dezember 2017

Robert Vogl Zusatzmodule RF-BGDK BGDK

Warum unterscheiden sich die verwendeten Zeta-Beiwerte in BGDK zu den Beiwerten aus Literaturangaben?

Antwort

Der Beiwert ζ für die Berücksichtigung der Druckkraftverteilung im Gurt ist ein Korrekturfaktor, um auch für gewisse Randbedingungen und Lasten das kritische Biegedrillknickmoment MKi zu bestimmen.

In RF-/BGDK bezieht sich dieser Korrekturbeiwert ζ immer auf das betragsmäßig größte Biegemoment des Ersatzstabes. Die Literaturangaben geben den Beiwert ζ oft bezogen auf die Mitte des Ersatzstabes an (siehe auch RF-/BGDK Handbuch).

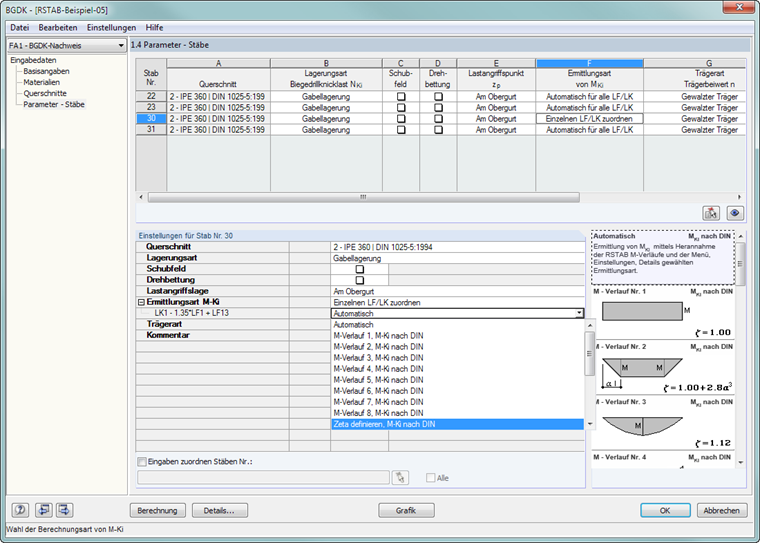

Es besteht in RF-/BGDK aber auch die Möglichkeit, den Zeta-Beiwert manuell festzulegen: Wählen Sie im Abschnitt Ermittlungsart M-Ki die Option "Einzelnen LF/LK zuordnen" (siehe Bild).

Schlüsselwörter

Zeta kritisches Biegedrillknickmoment Korrekturfaktor Beiwert
