Pourquoi les coefficients zêta utilisés dans BGDK sont-ils différents des coefficients des références?

Réponse

Le coefficient ζ pour la prise en compte de la répartition de la force de compression dans la courroie est un facteur de correction permettant de déterminer le moment critique de flexion K Ki pour certaines conditions limites et charges.

Dans RF- / BGDK, ce facteur de correction se réfère toujours au plus grand moment de flexion de la tige de réserve en valeur absolue. Les références indiquent le coefficient ζ souvent par rapport au milieu de la tige de réserve (voir également le manuel RF / BGDK).

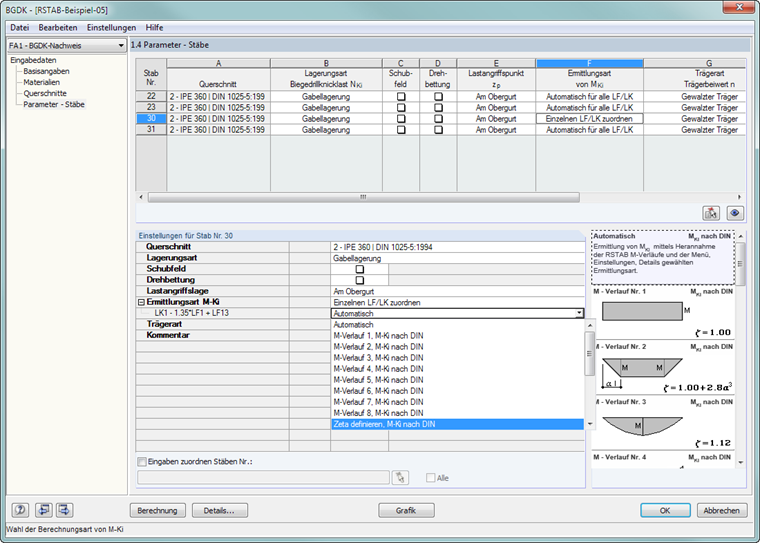

En RF / LTB, il est également possible de spécifier le coefficient zêta manuellement: Dans la section Type de détermination M-Ki , sélectionnez l’option "Affecter LF / LK individuel" (voir la figure).

Mots-clés

Zeta, moment critique de torsion en flexion, facteur de correction, coefficient
