Gostaria de dimensionar uma estrutura de cobertura de aço. As asnas e as madres estão cruzadas nos pontos de ligação a diferentes níveis. Existe uma possibilidade de modelação (sem introduzir uma barra intermédia), de modo a que a asna apenas transmita forças verticais e de corte, mas sem momentos? As barras da asna e da madre devem cruzar o ponto de ligação de forma rígida à flexão, sem que a madre receba torção.

Q: Gostaria de dimensionar uma estrutura de cobertura de aço. As asnas e as madres estão cruzadas nos pontos de ligação a diferentes níveis. Existe uma possibilidade de modelação (sem introduzir uma barra intermédia), de modo a que a asna apenas transmita forças verticais e de corte, mas sem momentos? As barras da asna e da madre devem cruzar o ponto de ligação de forma rígida à flexão, sem que a madre receba torção.

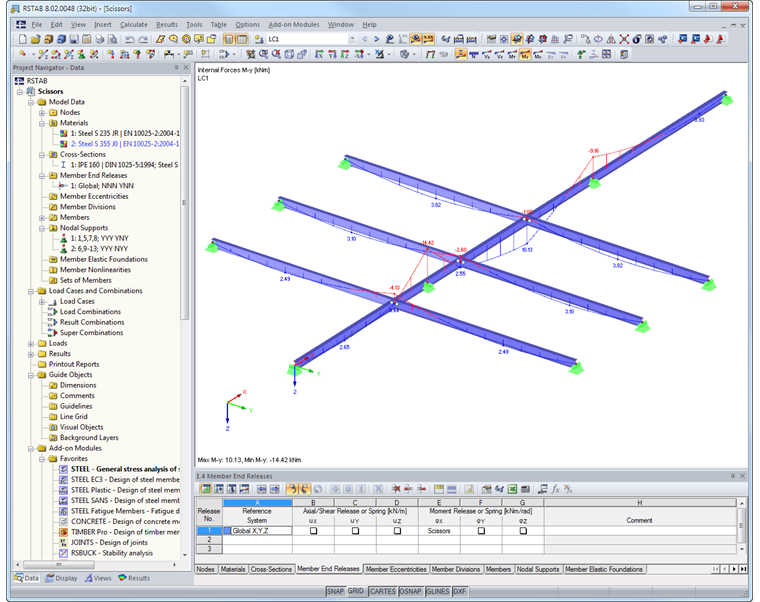

Em RSTAB e RFEM, você pode definir uma chamada "articulação de tesoura": isso permite que barras se cruzem sem que seus diagramas de momento, força cortante ou força normal sejam influenciados.Crie uma nova articulação de extremidade de barra e escolha o sistema de referência Global. Em seguida, ative as opções de articulação de tesoura e defina os eixos liberados.Você pode — como mostrado no exemplo — definir os caibros como contínuos e rígidos à flexão. As vigas cruzadas devem então ser equipadas com a articulação de tesoura nos nós comuns.

Question

Gostaria de dimensionar uma estrutura de cobertura de a&#231;o. As asnas e as madres est&#227;o cruzadas nos pontos de liga&#231;&#227;o a diferentes n&#237;veis. Existe uma possibilidade de modela&#231;&#227;o (sem introduzir uma barra interm&#233;dia), de modo a que a asna apenas transmita for&#231;as verticais e de corte, mas sem momentos? As barras da asna e da madre devem cruzar o ponto de liga&#231;&#227;o de forma r&#237;gida &#224; flex&#227;o, sem que a madre receba tor&#231;&#227;o.

Accepted Answer

Em RSTAB e RFEM, voc&#234; pode definir uma chamada "articula&#231;&#227;o de tesoura": isso permite que barras se cruzem sem que seus diagramas de momento, for&#231;a cortante ou for&#231;a normal sejam influenciados.Crie uma nova articula&#231;&#227;o de extremidade de barra e escolha o sistema de refer&#234;ncia Global. Em seguida, ative as op&#231;&#245;es de articula&#231;&#227;o de tesoura e defina os eixos liberados.Voc&#234; pode — como mostrado no exemplo — definir os caibros como cont&#237;nuos e r&#237;gidos &#224; flex&#227;o. As vigas cruzadas devem ent&#227;o ser equipadas com a articula&#231;&#227;o de tesoura nos n&#243;s comuns.

Articulação de tesoura
