Je veux calculer une structure de toit en acier. Les composants et les pannes des poutres sont en acier et se croisent avec un décalage (par la profondeur de section) au point de connexion.

Les chevrons ont-ils la possibilité (sans utiliser de barre intermédiaire) de transférer uniquement les efforts verticaux et de cisaillement, et aucun moment? La panne ne devrait pas avoir de torsion et les deux barres devraient traverser le point d'assemblage de manière rigide en flexion.

Réponse

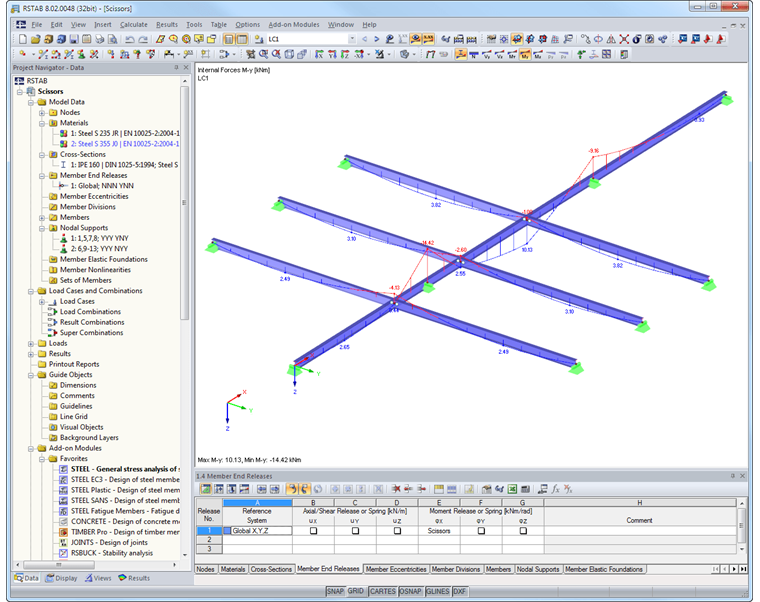

Avec RFEM / RSTAB, vous pouvez insérer les « ciseaux de dégagement» , ce qui vous permet de modéliser un croisement de deux barres dont les diagrammes de moments, de cisaillement ou d'effort normal ne s'influencent pas mutuellement.

Pour créer une libération de ciseau, créez d'abord une libération de barre avec le système de référence " Global ". Puis, sélectionnez l'option " Comme des ciseaux ".

Vous pouvez insérer un jeu de barres continues résistant à la flexion comme indiqué à gauche. Les barres continues croisées doivent être munies d'une libération de ciseaux aux extrémités de barre connectées au nœud correspondant.

Mots-clés

Articulation ciseaux Chevrons Croisement de poutre
