Pergunta

Existe alguma possibilidade no RFEM e no RSTAB de alterar a direção de um determinado componente de força em todas as cargas nodais disponíveis?


Resposta:

Pode alterar rapidamente a direção de um componente de força específico em todas as cargas nodais existentes utilizando o navegador ou a janela de entrada.

No navegador, clique duas vezes na linha com as forças nodais desejadas do caso de carga correspondente. Aparece a caixa de diálogo "Força nodal", onde pode atribuir o componente a outra direção.

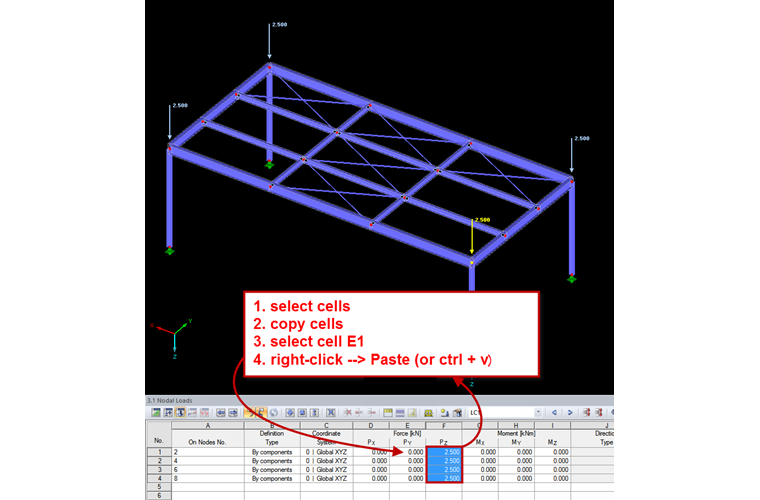

Na janela 3.1, é possível alterar todas as forças nodais existentes utilizando, por exemplo, funções de bloco. Para fazer isso, selecione o pilar com as forças nodais e copie-as utilizando a combinação de teclas "Ctrl + C". Em seguida, vá para a coluna desejada e cole as entradas da área de transferência (atalho "Ctrl + V"). Se já existem alguns valores, é necessário eliminá-los previamente.
