Utilização de acoplamentos no modelo

Gostaria de utilizar acoplamentos num modelo. Qual é a diferença entre as barras de acoplamento, barras rígidas fictícias e barras rígidas?

Resposta:

Uma barra de acoplamento é uma barra virtual, onde pode definir propriedades rígidas ou articuladas. Existem quatro opções disponíveis para acoplar os graus de liberdade dos nós iniciais e finais. As forças axiais e de corte ou os momentos de flexão e torção são transferidos diretamente de um nó para o outro. Os acoplamentos permitem modelar situações especiais para a transmissão de forças e momentos.

FAQ

FAQ 000401 | Gostaria de utilizar acoplamentos num modelo. Qual é a diferença entre as barras de acoplamento, ...

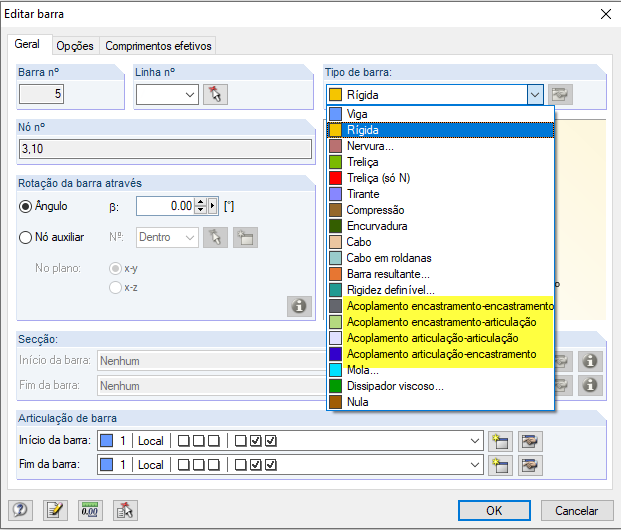

Tipos de barra "Rígida" e "Acoplamento"

Wenn Sie die Querschnittsbezeichnung Dummy Rigid festlegen, können Sie einen Stab mit hoher Steifigkeit auch unter Berücksichtigung von Gelenken oder anderen Stabeigenschaften benutzen. In RFEM 5 und RSTAB 8 wurde der Dummy Rigid vom Starrstab abgelöst. No entanto, por razões de compatibilidade, ainda é possível utilizar a barra Rígida fictícia.

Die Steifigkeiten dieser Stäbe werden in Abhängigkeit von der Stablänge L berechnet:

EA_x = GI_x = 10¹³ ⋅ L
EI_y = EI_z = 10¹³ ⋅ L³
GA_y = GA_z = 10¹⁵ ⋅ L (RFEM) ou GA_y = GA_z = 0 (RSTAB)

Onde
EA_x: rigidez de deformação
GI_x: Rigidez à rotação
EI: Rigidez à flexão
GA: Rigidez ao corte
