Berechnung RFEM RSTAB

Bei der Verwendung von Kopplungen in meinem System stellt sich die Frage, was der Unterschied zwischen Kopplungs-, Dummy-Rigid- und Starrstäben ist?

Antwort

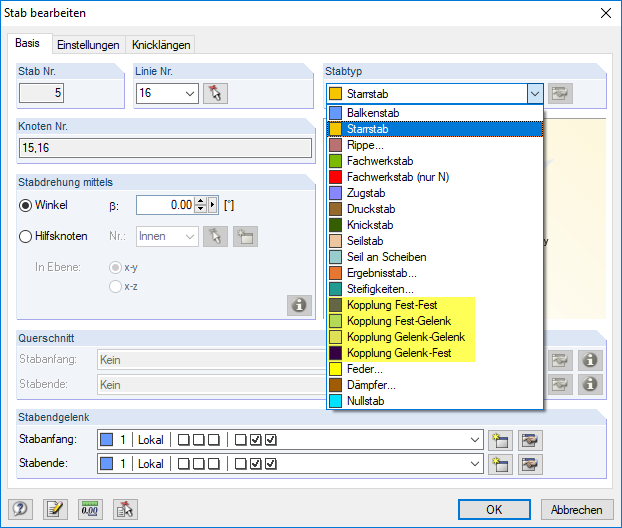

Ein Kopplungsstab ist ein virtueller Stab mit definierbaren starren oder gelenkigen Eigenschaften. Es stehen vier Möglichkeiten zur Verfügung, die Freiheitsgrade der Anfangs- und Endknoten aneinander zu koppeln. Die Normal- und Querkräfte bzw. Torsions- und Biegemomente werden direkt von Knoten zu Knoten übertragen. Mit Kopplungen lassen sich spezielle Situationen für Kraft- und Momentübertragungen modellieren.

Geben Sie als Querschnittsbezeichnung Dummy Rigid an, können Stäbe mit hoher Steifigkeit auch unter Berücksichtigung von Gelenken oder anderen Stabeigenschaften benutzt werden.

In RSTAB 8 / RFEM 5 wurde der Dummy Rigid vom Starrstab abgelöst. Aus Kompatibilitätsgründen kann der Dummy Rigid aber weiter benutzt werden.

Die Steifigkeiten dieser Stäbe werden in Abhängigkeit von der Stablänge L berechnet:

RSTAB

EAx =GIx = 1013 x L

EIy =EIz = 1013 x L3

GAy = GAz = 0

RFEM

EAx = GIx = 1013 x L

EIy = EIz = 1013 x L3

GAy = GAz = 1015 x L

mit

EAx = Dehnsteifigkeit

GIx = Torsionssteifigkeit

EI = Biegesteifigkeit

GA = Schubsteifigkeit
