FAQ 000401 CS

28. srpna 2019

Robert Vogl Výpočet RFEM RSTAB

V modelu bych chtěl použít vazby. Jaký je rozdíl mezi vazbou, vidlicovým tuhým a tuhým prutem?

Odpověď

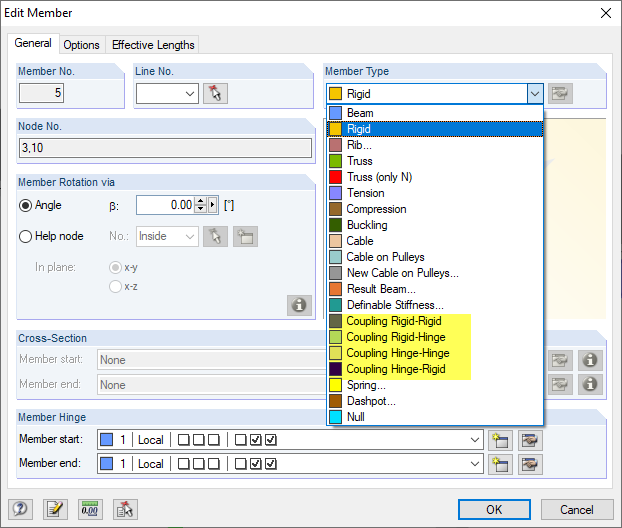

A Spojovací prut je virtuální prut s definovanými tuhými nebo kloubovými vlastnostmi. Pro spárování počátečního a koncového uzlu jsou k dispozici čtyři možnosti. Normálové a posouvající síly, případně krouticí a ohybové momenty se přenášejí přímo z uzlu na uzel. Spojení umožňují modelovat zvláštní situace pro přenos síly a momentu.

Pokud typ řezu Dummy Rigid zadáme jako popis průřezu, můžeme použít prut s vysokou tuhostí s ohledem na klouby nebo jiné vlastnosti prutu. V programu RFEM 5 a RSTAB 8 byl Dummy Rigid nahrazen tuhým prutem . Z důvodu kompatibility lze nicméně použít Dummy Rigid.

Tuhosti v těchto prutových bodech se vypočítají ve vztahu k délce prutu L :

  • EA x = GI = 10 13 ⋅ L
  • EI y = EI z = 10 13 ⋅ L 3
  • GA y = GA z = 10 15 ⋅ L (RFEM) nebo GA y = GA z = 0 (RSTAB)

S

EA x je přetvoření

GI x je torzní tuhost

EI je tuhost v ohybu

GA je smyková tuhost

Klíčová slova

Vazba Spojovacího prutu Tuhého prutu Dummy tuhý Tuhost
