Chciałbym użyć sprzężeń w modelu. Jaka jest różnica pomiędzy łącznikami, manekinami prętów sztywnych i sztywnych?

Odpowiedź

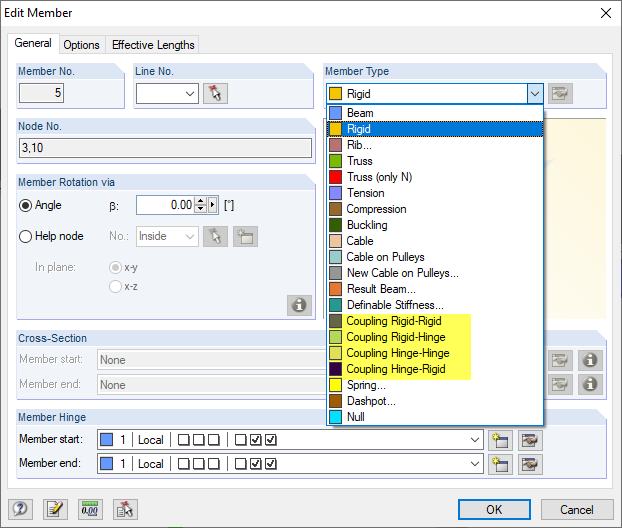

Pręt łączący jest prętem wirtualnym o zdefiniowanych właściwościach sztywnych lub przegubowych. Dostępne są cztery opcje łączenia węzła początkowego i końcowego. Siły osiowe i tnące lub momenty skręcające i zginające są przenoszone bezpośrednio z jednego węzła na drugi. Połączenia umożliwiają modelowanie sytuacji specjalnych dla przenoszenia siły i momentu.

W przypadku określenia Równowagi Dummy jako opisu przekroju można użyć pręta o wysokim stopniu sztywności, uwzględniając zwolnienia lub inne właściwości pręta. W RFEM 5 i RSTAB 8, Manekin utwierdził został zastąpiony przez Pręt sztywny . Ze względu na kompatybilność nadal można jednak stosować Dummy Rigid.

Sztywności w tych prętach oblicza się w odniesieniu do długości pręta L :

  • EA x = GI x = 10 13 ⋅ L
  • EI y = EI z = 10 13 ⋅ L 3
  • GA y = GA z = 10 15 ⋅ L (RFEM) lub GA y = GA z = 0 (RSTAB)

Z

EA x oznacza sztywność odkształcenia

GI x oznacza sztywność na skręcanie

EI jest sztywnością zginania

GA oznacza sztywność na ścinanie

Słowa kluczowe

Sprzężenie Pręt łączący Pręt sztywny Manekin sztywny Sztywność
