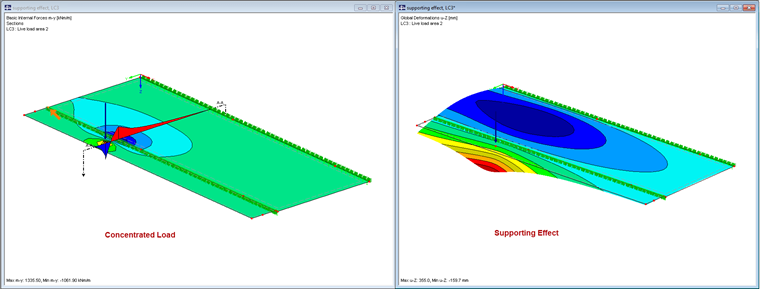

Q: Como se explica uma distribuição de momentos como a vista na Figura 01? Aparentemente, a parte em consola da superfície está apoiada na borda exterior, resultando assim num momento sob a carga concentrada.

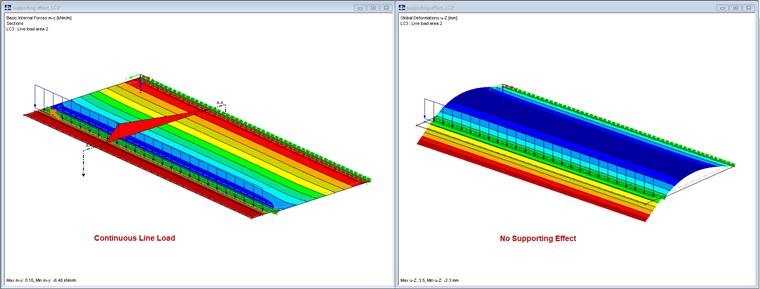

Esta distribuição de momentos resulta da resistência da placa: a carga concentrada atua apenas sobre uma parte da superfície, de modo que toda a superfície da consola se deforma uniformemente para baixo. Quanto maior a distância da carga, menor é a deformação.As zonas adjacentes atuam, portanto, como apoio para esta parte, o que explica a distribuição de momentos. A distribuição de momentos esperada apenas é obtida se a carga de linha for relativa à largura total (ver Figura 02). Corresponde à distribuição para uma barra.Tenha em atenção o diferente comportamento estrutural das superfícies e barras quando dimensionar no RFEM e no RSTAB.

Question

Como se explica uma distribui&#231;&#227;o de momentos como a vista na Figura 01? Aparentemente, a parte em consola da superf&#237;cie est&#225; apoiada na borda exterior, resultando assim num momento sob a carga concentrada.

Accepted Answer

Esta distribui&#231;&#227;o de momentos resulta da resist&#234;ncia da placa: a carga concentrada atua apenas sobre uma parte da superf&#237;cie, de modo que toda a superf&#237;cie da consola se deforma uniformemente para baixo. Quanto maior a dist&#226;ncia da carga, menor &#233; a deforma&#231;&#227;o.As zonas adjacentes atuam, portanto, como apoio para esta parte, o que explica a distribui&#231;&#227;o de momentos. A distribui&#231;&#227;o de momentos esperada apenas &#233; obtida se a carga de linha for relativa &#224; largura total (ver Figura 02). Corresponde &#224; distribui&#231;&#227;o para uma barra.Tenha em aten&#231;&#227;o o diferente comportamento estrutural das superf&#237;cies e barras quando dimensionar no RFEM e no RSTAB.
