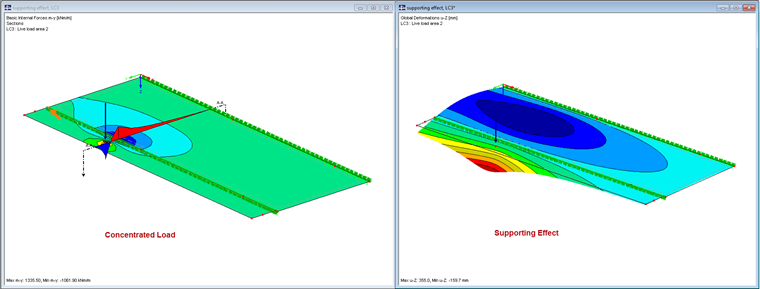

Jak může dojít k momentovému chování, jak je znázorněno na obrázku 1?

Vypadá to, že konzolová část desky je stále namontována na svém vnějším okraji, a proto se dostane pod jediný náklad.

Odpověď

Tato křivka točivého momentu je způsobena efektem ložiska desky: Skutečnost, že jednotlivé zatížení působí pouze na malou část povrchu, nedeformuje celý Kragarmfläche rovnoměrně dolů. Čím větší je vzdálenost od zatížení, tím nižší je deformace.

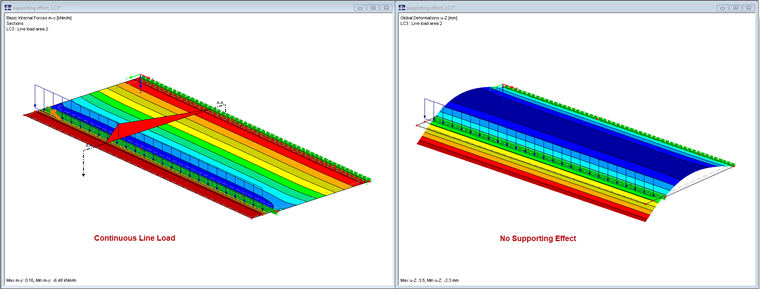

Sousední oblasti tak představují podporu této části, která vysvětluje tento okamžik. Očekávaná křivka točivého momentu se projeví pouze v případě, že zatížení linky souvisí s celou šířkou. To pak odpovídá barovému kurzu.

Při výpočtu pomocí RFEM a RSTAB dbejte na rozdílné zatížení povrchů a tyčí.
