Wie kann es zu dem Momentenverlauf im Bild 01 kommen? Es sieht so aus, als ob der auskragende Plattenteil an seiner Außenkante gelagert wäre und so ein Moment unter der Einzellast entstünde.

Q: Wie kann es zu dem Momentenverlauf im Bild 01 kommen? Es sieht so aus, als ob der auskragende Plattenteil an seiner Außenkante gelagert wäre und so ein Moment unter der Einzellast entstünde.

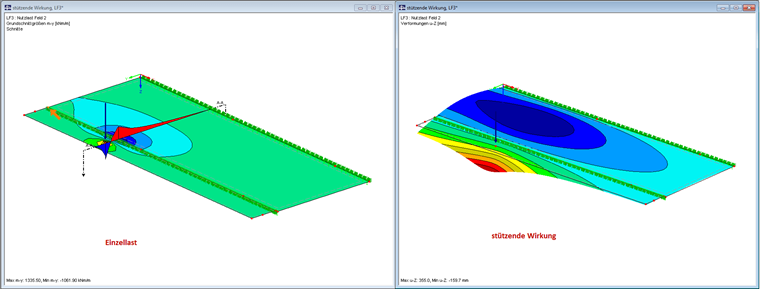

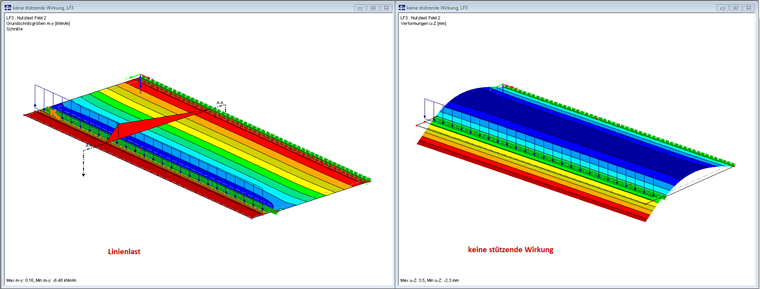

Dieser Momentenverlauf ist auf die Plattentragwirkung zurückzuführen: Dadurch, dass die Einzellast nur auf einen kleinen Teil der Fläche wirkt, verformt sich nicht die gesamte Kragfläche gleichmäßig nach unten. Je größer der Abstand von der Last, desto geringer ist die Verformung.Die Nachbarbereiche stellen somit eine Stützung für diesen Teil dar, was diesen Momentenverlauf erklärt. Erst wenn die Linienlast auf die gesamte Breite bezogen wird, ergibt sich der erwartete Momentenverlauf (siehe Bild 02). Dieser entspricht dann dem eines Stabes.Beachten Sie bei der Berechnung mit RFEM und RSTAB die unterschiedlichen Tragverhalten von Flächen und Stäben.

Question

Wie kann es zu dem Momentenverlauf im Bild 01 kommen? Es sieht so aus, als ob der auskragende Plattenteil an seiner Au&#223;enkante gelagert w&#228;re und so ein Moment unter der Einzellast entst&#252;nde.

Accepted Answer

Dieser Momentenverlauf ist auf die Plattentragwirkung zur&#252;ckzuf&#252;hren: Dadurch, dass die Einzellast nur auf einen kleinen Teil der Fl&#228;che wirkt, verformt sich nicht die gesamte Kragfl&#228;che gleichm&#228;&#223;ig nach unten. Je gr&#246;&#223;er der Abstand von der Last, desto geringer ist die Verformung.Die Nachbarbereiche stellen somit eine St&#252;tzung f&#252;r diesen Teil dar, was diesen Momentenverlauf erkl&#228;rt. Erst wenn die Linienlast auf die gesamte Breite bezogen wird, ergibt sich der erwartete Momentenverlauf (siehe Bild 02). Dieser entspricht dann dem eines Stabes.Beachten Sie bei der Berechnung mit RFEM und RSTAB die unterschiedlichen Tragverhalten von Fl&#228;chen und St&#228;ben.

Momentenverlauf bei punktueller Plattenbelastung
