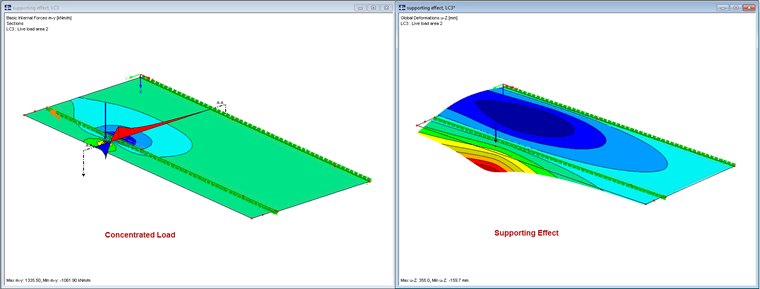

¿Cómo se explica una distribución de momentos como la que se ve en la imagen 01? Parece como si la parte en voladizo de la superficie estuviera apoyada en su borde exterior, lo que resulta en un momento bajo la carga puntual.

Q: ¿Cómo se explica una distribución de momentos como la que se ve en la imagen 01? Parece como si la parte en voladizo de la superficie estuviera apoyada en su borde exterior, lo que resulta en un momento bajo la carga puntual.

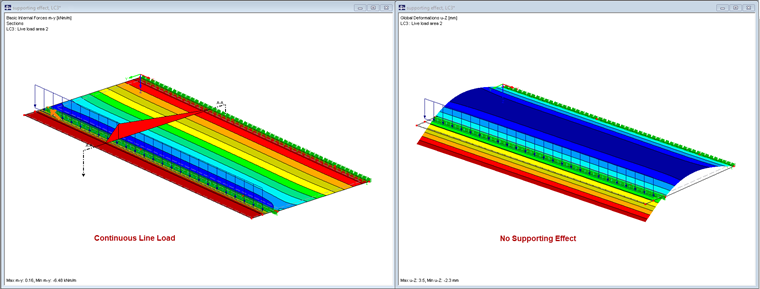

Esta distribución de momentos resulta de la resistencia de la placa: Dadurch, dass die Einzellast nur auf einen kleinen Teil der Fläche wirkt, verformt sich nicht die gesamte Kragfläche gleichmäßig nach unten. Je größer der Abstand von der Last, desto geringer ist die Verformung.Die Nachbarbereiche stellen somit eine Stützung für diesen Teil dar, was diesen Momentenverlauf erklärt. Erst wenn die Linienlast auf die gesamte Breite bezogen wird, ergibt sich der erwartete Momentenverlauf (siehe Bild 02). Dieser entspricht dann dem eines Stabes.Beachten Sie bei der Berechnung mit RFEM und RSTAB die unterschiedlichen Tragverhalten von Flächen und Stäben.

Question

&#191;C&#243;mo se explica una distribuci&#243;n de momentos como la que se ve en la imagen 01? Parece como si la parte en voladizo de la superficie estuviera apoyada en su borde exterior, lo que resulta en un momento bajo la carga puntual.

Accepted Answer

Esta distribuci&#243;n de momentos resulta de la resistencia de la placa: Dadurch, dass die Einzellast nur auf einen kleinen Teil der Fl&#228;che wirkt, verformt sich nicht die gesamte Kragfl&#228;che gleichm&#228;&#223;ig nach unten. Je gr&#246;&#223;er der Abstand von der Last, desto geringer ist die Verformung.Die Nachbarbereiche stellen somit eine St&#252;tzung f&#252;r diesen Teil dar, was diesen Momentenverlauf erkl&#228;rt. Erst wenn die Linienlast auf die gesamte Breite bezogen wird, ergibt sich der erwartete Momentenverlauf (siehe Bild 02). Dieser entspricht dann dem eines Stabes.Beachten Sie bei der Berechnung mit RFEM und RSTAB die unterschiedlichen Tragverhalten von Fl&#228;chen und St&#228;ben.

Distribución de momentos bajo carga puntual en las placas

¿Cómo se explica una distribución de momentos como la que se ve en la imagen 01? Parece como si la parte en voladizo de la superficie estuviera apoyada en su borde exterior, lo que resulta en un momento bajo la carga puntual.
