Introdução de fundações elásticas de barra para estacas no RFEM

Como é que se introduzem fundações elásticas de barra? A pergunta surge no contexto de uma estaca, orientada na direção Z global e com diferentes fundações horizontais nas direções X e Y globais.


Resposta:

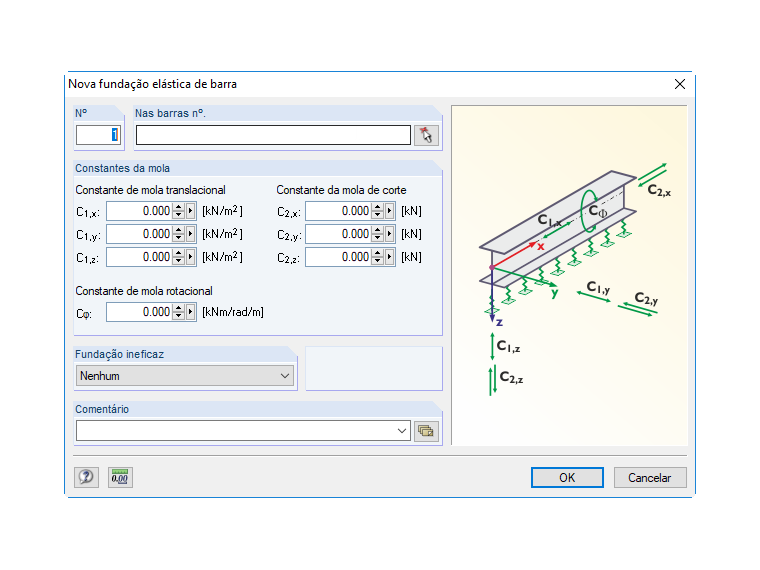

Os parâmetros para entrada das fundações elásticas de barras orientam-se segundo os coeficientes das fundações elásticas de superfície.

Os coeficientes referem-se sempre aos eixos das barras locais (x, y, z). Os coeficientes C1,x, C1,y e C1,z descrevem, assim, os valores da mola de translação na direção dos eixos de barra locais (x, y, z).

O valor Cφ expressa um obstáculo à rotação da barra em torno do seu eixo longitudinal.

Os valores C2,x, C2,y e C2,z levam em consideração a capacidade de carga de corte do solo na direção dos eixos de barra locais (x, y, z).

A entrada refere-se sempre a 1 m de largura. Se a barra tiver uma largura menor, é necessário incluir isso nos coeficientes, por exemplo, para uma barra com 30 cm de largura C1,z = 10000 kN/m³ x 0,3 m = 3000 kN/m².

Para inserir diferentes fundações elásticas horizontais nas direções X e Y globais, é necessário examinar primeiro os eixos locais da barra. De seguida, é possível inserir as constantes da mola de acordo com as direções.


Autor

O Eng. Baumgärtel presta apoio a clientes da Dlubal Software.
