Jak wprowadzane są sprężyste fundamenty pręta? Powstaje pytanie, czy w przypadku wierconego pala zorientowanego w globalnym kierunku Z i który posiada różne poziomy poziomice w globalnym kierunku X i Y.

Odpowiedź

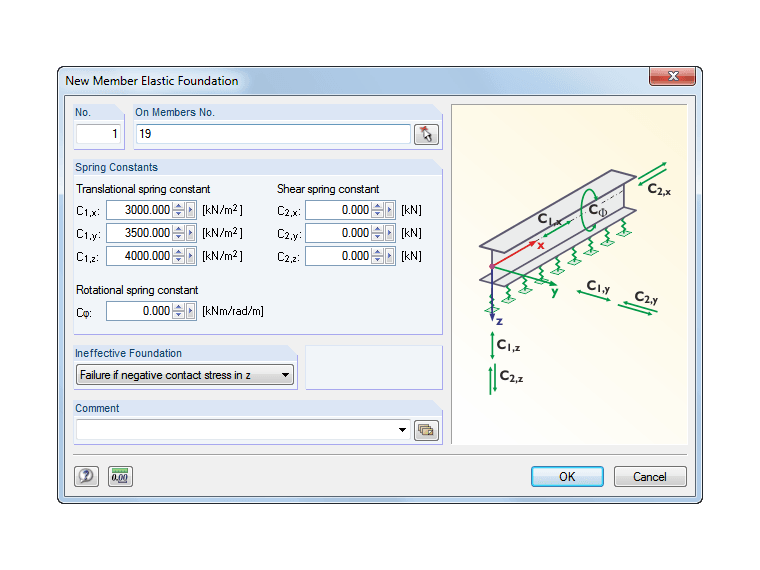

Parametry wprowadzania sprężystych fundamentów pręta są oparte na współczynnikach fundamentów powierzchni.

Współczynniki odnoszą się zawsze do lokalnych osi pręta (x, y, z). Współczynniki C1, x , C1, y i C1, z opisują zatem wartości sprężyny przesunięcia w kierunku lokalnych osi pręta (x, y, z).

Wartość Cφ stanowi przeszkodę dla obrotu pręta wokół jego osi podłużnej.

Wartości C2, x , C2, y i C2, z uwzględniają nośność na ścinanie gruntu w kierunku lokalnych osi pręta (x, y, z).

Dane wejściowe odnoszą się zawsze do szerokości 1 m. Jeżeli pręt ma mniejszą szerokość, należy go uwzględnić we współczynnikach, na przykład: Na przykład dla pręta C1 o szerokości 30 cm, z = 10000 kN/m³ x 0,3 m = 3000 kN/m².

Aby wprowadzić różne poziomy fundamenty w globalnym kierunku X i Y, należy najpierw uwzględnić lokalne osie pręta. Następnie można wprowadzić stałe sprężystości zgodnie z kierunkiem.
