Pergunta

As forças internas saltam imediatamente antes do apoio, porque são consideradas imperfeições nestes locais.

As imperfeições da oscilação inicial e/ou curvatura inicial são aplicadas nas barras como cargas equivalentes. A carga equivalente resulta em momentos e forças de corte adicionais. Os momentos também resultam em momentos de apoio da inclinação.

No entanto, as forças de corte podem não resultar em reações de apoio, porque o sistema perderia o equilíbrio.

As imagens mostram esse efeito. A Figura 01 mostra um pilar restringido sujeito a uma força axial no CC1. No CC2, é aplicada uma pré-curvatura.

Nos resultados da combinação de cargas, é possível ver a força de corte resultante a partir da carga equivalente N * φ₀ : 10 * 1/282 = 0,035 kN. No entanto, esta nova força de corte não é uma ação e, portanto, não é considerada como uma reação de apoio. Portanto, a força de corte concentrada existente deve ser sempre considerada como uma carga equivalente devido à imperfeição.

A Figura 02 mostra uma barra inclinada com carregamento vertical. A inclinação resulta em apenas um momento de apoio. Uma reação de apoio horizontal não pode ocorrer devido às razões de equilíbrio (soma das cargas = soma das reações de apoio). Se o sistema estrutural é convertido numa barra com carregamento equivalente, o mesmo se aplica.

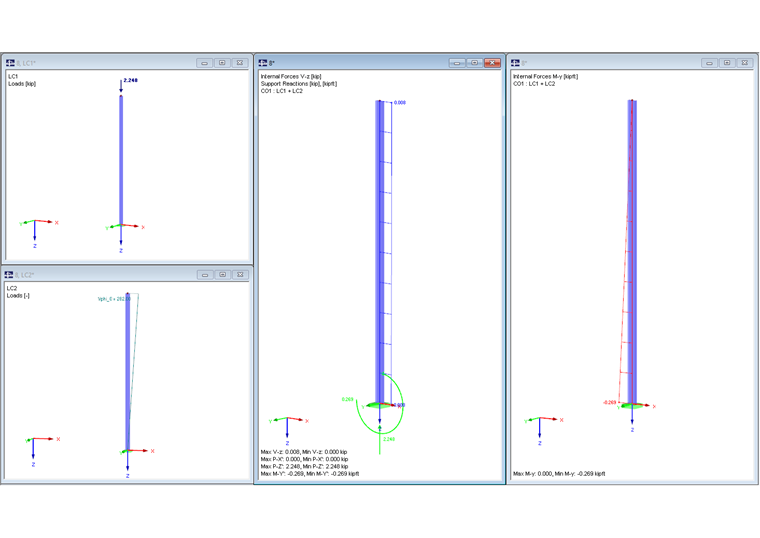

Apoio reto com imperfeição

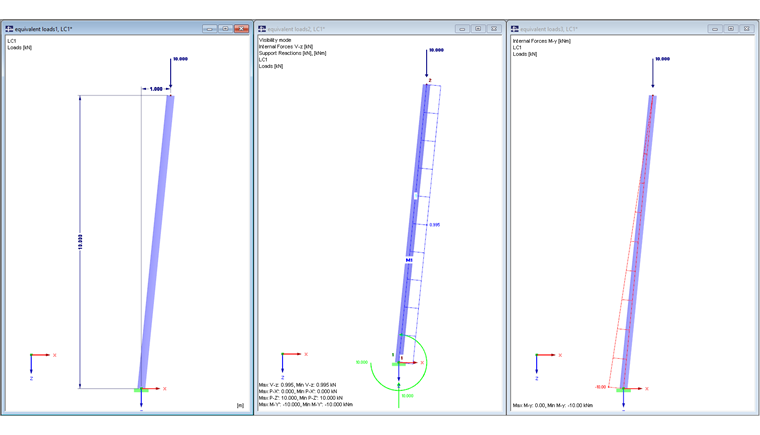

Apoio inclinado
