I když neexistuje žádná vnější síla, skáče před podporou v diagramu vnitřních sil o smykové síle. Jaké je vysvětlení?

Odpověď

Vnitřní síly se skočí přímo před podporou, protože na těchto místech jsou zohledněny imperfekce.

Imperfekce z počátečního natáčení a / nebo zrychlení se na pruty použijí jako náhradní zatížení. Ekvivalentní zatížení má za následek přídavné momenty a smykové síly. Momenty vedou také k podporovým momentům ze sklonu.

Smykové síly však nesmí vést k reakcím, protože systém ztratí rovnováhu.

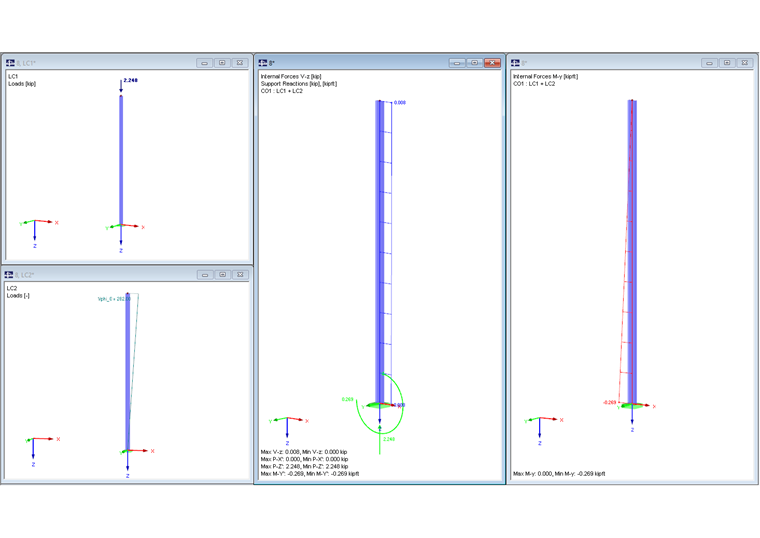

Číselné hodnoty vlevo znázorňují tento efekt. Obrázek 01 znázorňuje omezený sloup s normálovou silou v ZS1. V LC2 je použita přednastavení.

Ve výsledcích kombinace zatížení se výsledná smyková síla zobrazí z náhradního zatížení N * φ 0 : 10 * 1/282 = 0.035 kN. Tato nová smyková síla ovšem nemá vliv na účinnost a proto se nepovažuje za reakci. Výsledná smyková síla se proto musí vždy považovat za ekvivalentní zatížení v důsledku imperfekce.

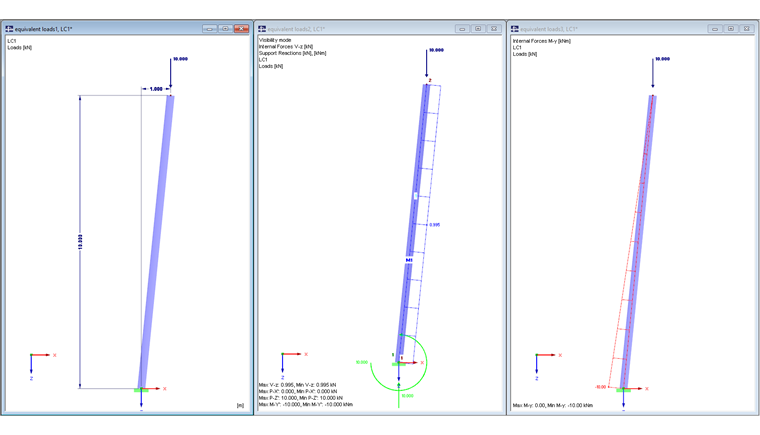

Obr. 02 znázorňuje nakloněný prut s vertikálním zatížením. Sklon vede pouze k jednomu podporovému momentu. Horizontální reakce nemůže nastat z důvodů rovnováhy (součet zatížení = součet podporových reakcí). Pokud je systém přeměněn na prut s náhradním zatížením, platí totéž.

Klíčová slova

Smykové síly Imperfekci Nespojitost
