encurvadura por flexão e encurvadura por flexão-torção

Se as forças internas foram calculadas de acordo com a análise de segunda ordem, não é necessário realizar a análise de encurvadura por flexão de acordo com o método da barra equivalente para o eixo principal.

No entanto: É necessário considerar as pré-flechas e os balanços iniciais das barras nas combinações de carga ao determinar as forças internas.

A norma EN 1993-1-1 exige que sejam consideradas de forma geral as influências devido a deformações estruturais, imperfeições geométricas, deslizamentos nas ligações e, se necessário, a largura efetiva da encurvadura local da placa. Portanto, crie casos de carga de imperfeição que podem ser inseridos nas combinações de carga sem coeficientes parciais de segurança e combinação.

Na prática, as forças internas são calculadas predominantemente no plano com imperfeições. A encurvadura fora do plano e a encurvadura por torção são frequentemente calculadas utilizando o método da barra equivalente, mas com as forças internas já existentes de acordo com a análise de segunda ordem.

Na EN 1993-1-1, foi introduzido o método geral para a análise de estabilidade. Primeiro, a carga crítica ideal do sistema é determinada fora do plano tendo em consideração as imperfeições. A partir daí, é possível determinar a esbelteza do sistema e o fator de redução. Primeiro, as forças internas devem ser calculadas por análise de segunda ordem para verificar a encurvadura e a encurvadura por flexão-torção de acordo com o método geral. Assim, um cálculo no plano não é absolutamente necessário.

Tenha em atenção que os postes do pórtico e a viga podem falhar devido à encurvadura por flexão e à torção. A EN 1993-1-1 utiliza apenas uma verificação de estabilidade, que contém todas as formas de encurvadura.

As análises de estabilidade, bem como as verificações do dimensionamento da secção, podem ser realizadas com o módulo adicional RF‑/STEEL EC3. Pode escolher entre o método da barra equivalente e o método geral.

Para uma verificação precisa de acordo com a análise de torção-flexão de segunda ordem considerando o empenamento, recomendamos a utilização da extensão RF‑/STEEL Warping Torsion ou o módulo adicional RF‑/FE ‑ LTB.

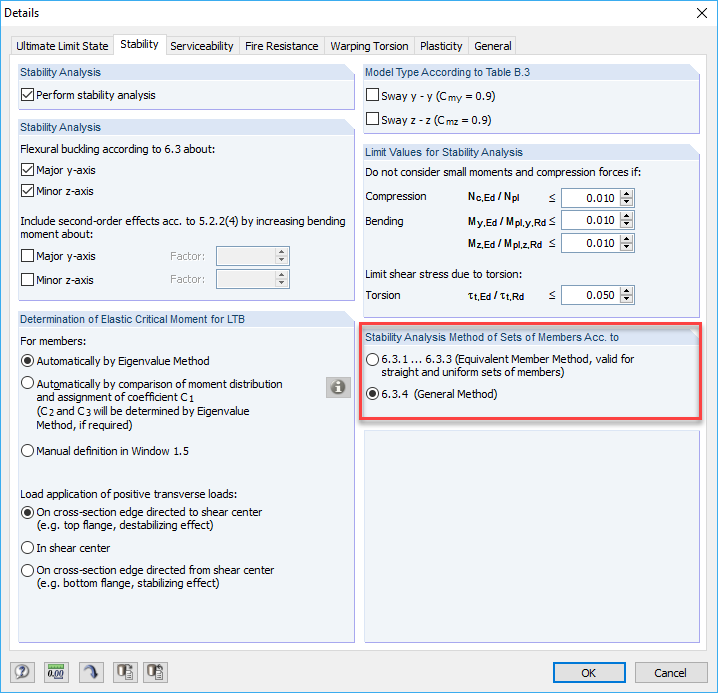

Método geral para análise de estabilidade de conjuntos de barras
