Jeżeli siły wewnętrzne zostały obliczone według teorii II rzędu, nie jest konieczne przeprowadzanie analizy wyboczeniowej według metody pręta zastępczego dla osi głównej.
Jednak: Podczas określania sił wewnętrznych należy uwzględnić wygięcie wstępne i początkowe wychylenia prętów w kombinacjach obciążeń.
Norma EN 1993-1-1 wymaga, aby ogólnie uwzględnić wpływy wywołane odkształceniami konstrukcyjnymi, imperfekcjami geometrycznymi, poślizgiem w połączeniach oraz, jeśli to konieczne, szerokością współpracującą wynikającą z lokalnego wyboczenia płyt. Z tego względu należy tworzyć przypadki obciążeń imperfekcją, które następnie można wstawiać w kombinacje obciążeń bez częściowych współczynników bezpieczeństwa i współczynników kombinacji.
W praktyce siły wewnętrzne są zazwyczaj obliczane w płaszczyźnie z uwzględnieniem imperfekcji. Wyboczenie z płaszczyzny i wyboczenie giętno-skrętne są często obliczane przy użyciu metody prętów zastępczych, ale przy użyciu już istniejących sił wewnętrznych zgodnie z analizą drugiego rzędu.
W normie EN 1993-1-1 wprowadzono ogólną metodę analizy stateczności. Najpierw idealne obciążenie krytyczne układu jest określane z płaszczyzny z uwzględnieniem imperfekcji. Na tej podstawie można określić smukłość układu i współczynnik redukcyjny. Najpierw należy obliczyć siły wewnętrzne za pomocą analizy drugiego rzędu w celu sprawdzenia wyboczenia i zwichrzenia zgodnie z metodą ogólną. Dzięki temu obliczenia w płaszczyźnie nie są absolutnie konieczne.
Należy pamiętać, że zarówno słupki jak i belka ramy mogą ulec uszkodzeniu z powodu wyboczenia giętno-skrętnego. W normie EN 1993-1-1 stosowana jest tylko jedna kontrola stateczności, która obejmuje wszystkie postacie wyboczenia.

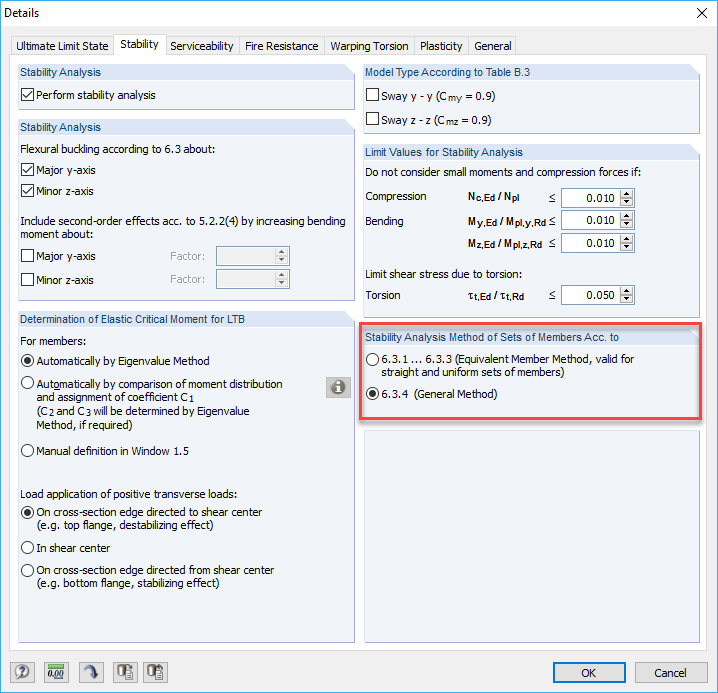

Analizy stateczności oraz kontrole obliczeń przekrojów można przeprowadzać za pomocą modułu dodatkowego RF-/STEEL EC3. Użytkownik ma do wyboru metodę pręta zastępczego lub metodę ogólną.
W celu dokładnej kontroli zgodnie z analizą drugiego rzędu z uwzględnieniem skręcania skrępowanego, z uwzględnieniem skręcania skrępowanego, zalecamy zastosowanie rozszerzenia RF-/STEEL Warping Torsion lub modułu dodatkowego RF-/FE-LTB.
