Vypočítal jsem rámec podle teorie II. Zkoušející říká, že rám není stabilní, protože není splněn důkaz ohybu.

Co je třeba vzít v úvahu v důkazu teorie II. Musím systém vypočítat prostorově, i když se jedná o plochý rám?

Které části programu potřebuji pro důkaz ohybu s výpočtem podle teorie II.

Odpověď

Pokud byly vnitřní síly vypočteny podle teorie druhého řádu, pro silnou osu není vyžadována žádná detekce ohybu kolena podle metody náhradní tyče.

Ale: Při výpočtu vnitřních sil musí být v kombinacích zatížení zohledněna nesouosost a předpětí tyčí.

DIN EN 1993-1-1 stanoví, že v zásadě musí být zohledněny vlivy konstrukčních deformací, geometrických nedokonalostí, prokluzování spojů a případně i účinných šířek od lokálního vybočení. Z tohoto důvodu vytvořte zatěžovací stavy s nedokonalostí, které pak zohledníte kombinace kombinací bez dílčích součinitelů bezpečnosti a kombinačních koeficientů.

V praxi se vnitřní síly v úrovni rámu počítají s nedokonalostmi. Vybočení z rámové roviny a ohýbání ohybu se často provádí metodou náhradní tyče - ale s již existujícími vnitřními silami podle teorie II.

Dále byl zaveden obecný postup pro prokázání stability v DIN EN 1993-1-1. Nejprve se určí ideální rozvětvené zatížení systému, který má být navržen, s přihlédnutím k nedostatkům z hlavní roviny ložiska. Z toho lze vypočítat štíhlost systému a redukční faktor. I zde by měly být vnitřní síly v rovině rámu vypočteny podle teorie II., Aby bylo možné odděleně prokázat vzpěr a ohyb v ohybu obecnou metodou. Prostorový výpočet proto není povinný.

Všimněte si, že jak stonky, tak i závora mohou selhat v důsledku ohybu a ohybu. V DIN EN 1993-1-1 existuje pouze jeden důkaz stability, který zahrnuje všechny druhy poruch.

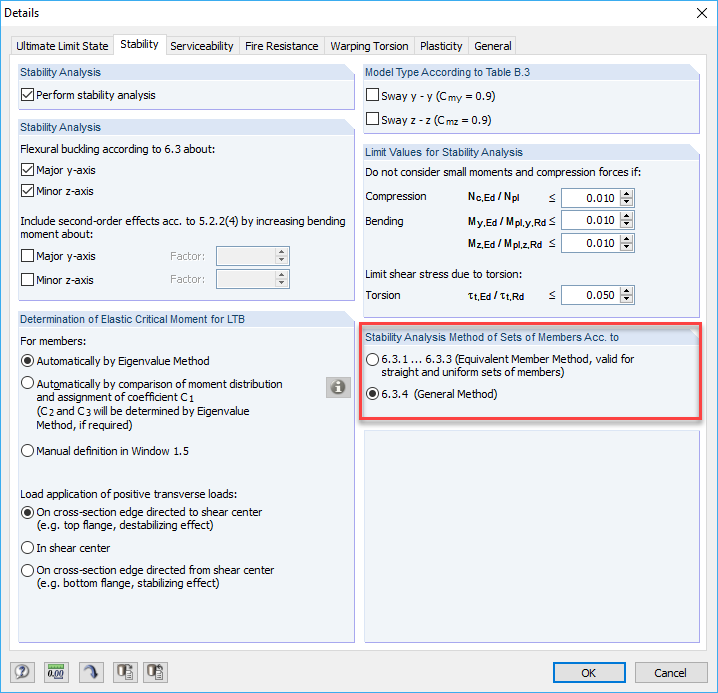

Přídavný modul STAHL EC3 můžete použít k prokázání stability a průřezových důkazů. Máte na výběr mezi postupem náhradního pruhu a obecným postupem.

Přesný důkaz po teorii ohybového kroucení II. Objednávku s ohledem na deformaci doporučujeme dodat přídavný modul FE-BGDK.
