Pergunta

O RSBUCK determina as curvas de encurvadura mais desfavoráveis de uma estrutura. Com a teoria do método de cálculo, geralmente, não é possível excluir valores próprios baixos da análise e, ao mesmo tempo, determinar valores próprios mais altos. Com o RSBUCK, podem ser determinados no máximo 10 000 dos valores próprios mais baixos do sistema estrutural.

Na configuração padrão, o RSBUCK utiliza o valor médio dos esforços internos atuantes nas barras individuais para o cálculo de valores próprios/fatores de carga crítica. Opcionalmente, o módulo pode também trabalhar com o esforço axial desfavorável. A determinação dos modos de encurvadura é efetuada através de uma análise de valores próprios do sistema completo. O programa utiliza um solucionador de equações iterativo para esta determinação.

O utilizador só tem de especificar os seguintes dois valores:

• número máximo de iterações
• o limite de rotura

Uma vez que é possível aproximar-se de uma solução exata, contudo, sem nunca a atingir, o RSBUCK cancela o processo de cálculo após completar o número definido de passos de iteração. Para o caso de um problema de convergência, é o limite do critério de paragem que determina o momento quando uma solução aproximada pode ser considerada uma solução exata. Para problemas de divergência, nunca pode ser atingida uma solução.

O módulo RSBUCK distingue-se por uma manipulação simples, boa organização e grande facilidade de utilização. Com somente uns poucos cliques com o rato, pode ser definido o número de modos de encurvadura a ser determinado, assim como o caso de carga que deseja considerar.

Os dados estruturais e as condições de fronteira definidos no caso de carga selecionado são importados automaticamente do RSTAB. Alternativamente, os esforços normais importados podem ser editados e novos valores podem ser introduzidos manualmente. Por fim, existe a possibilidade de criar mais casos RSBUCK e, desta maneira, efetuar mais análises com diferentes condições de fronteira.

Para melhor representação dos resultados determinados de RSBUCK, as unidades podem ser definidas independentemente do RSTAB. Para o caso de não estarem disponíveis esforços internos do RSTAB ao iniciar o módulo RSBUCK, o programa calcula automaticamente os esforços necessários antes de determinar os valores de encurvadura.

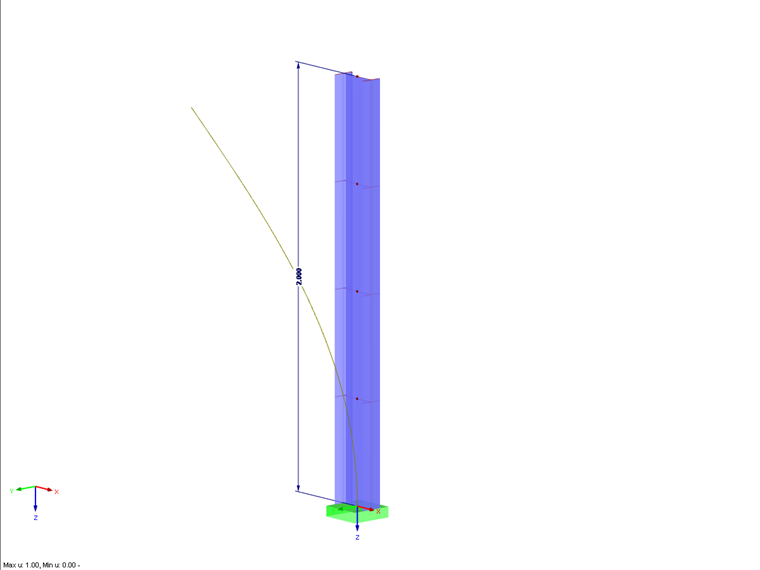

Os resultados da análise de encurvadura podem ser visualizados tanto em tabelas bem organizadas como em gráficos. Além disso, devido à integração de RSBUCK no RSTAB, é possível ajustar todos os resultados detalhadamente no relatório de impressão, de acordo com as necessidades.

Por fim, todas as tabelas podem facilmente ser exportadas para o MS Excel ou para um ficheiro CSV. Todas as especificações necessários para exportação são definidas num menu de transferência especial.
