Dotaz

RSBUCK stanoví nejméně příznivé tvary vybočení konstrukce. Obecně není možné z hlediska metody výpočtu vyloučit nižší vlastní čísla z analýzy a současně se pokoušet stanovit vyšší vlastní čísla. RSBUCK může stanovit maximálně 10 000 nejnižších vlastních čísel konstrukce.

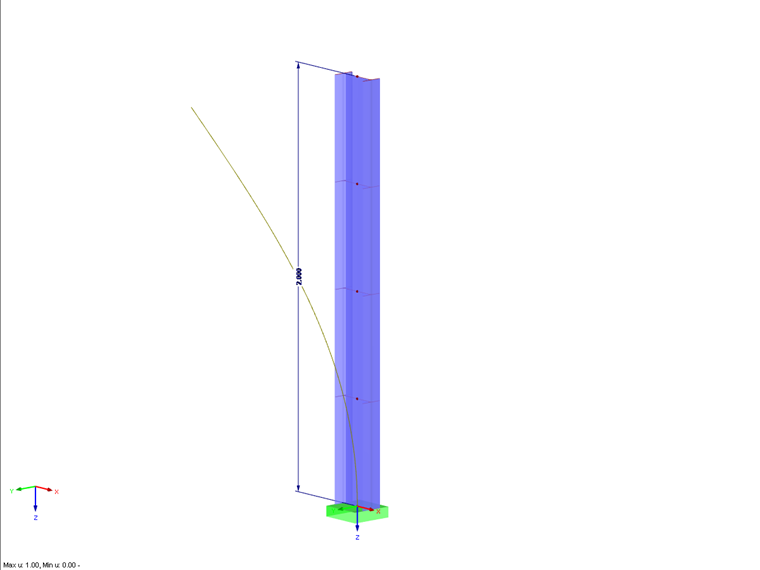

RSBUCK standardně používá k výpočtu vlastních čísel/součinitelů kritického zatížení průměrné hodnoty normálových sil v jednotlivých prutech. Modul může případně pracovat s nejnepříznivější normálovou silou v prutu. Stanovení tvarů vybočení celé konstrukce probíhá podle analýzy vlastních čísel. K tomu se používá iterační řešič rovnic.

Je třeba zadat pouze následující dvě hodnoty:

• Maximální počet iterací
• mez přerušení

Vzhledem k tomu, že se přesné řešení libovolně aproximuje, ale nikdy se ho nedosáhne, ukončí RSBUCK po zadaném počtu iteračních kroků proces výpočtu. V případě problému konvergence určuje mezní hodnota přerušení moment, kdy lze přibližné řešení považovat za přesný výsledek. Pro divergence žádné řešení neexistuje.

RSBUCK se vyznačuje snadnou obsluhou, přehledným uspořádáním dat a velkou uživatelskou přívětivostí. Pouhými několika kliknutími myší lze zadat počet tvarů vybočení, které se mají spočítat, a také zatěžovací stav, který se má zohlednit.

Údaje o konstrukci a okrajové podmínky nastavené ve zvoleném zatěžovacím stavu se převezmou automaticky. Případně je možné upravit importované normálové síly nebo ručně zadat jejich nové hodnoty. Je také možné vytvořit další případy z modulu RSBUCK, aby bylo možné provést několik analýz s různými okrajovými podmínkami.

Pro lepší zobrazení výsledků v modulu RSBUCK je možné nastavit jednotky nezávisle na hlavním programu RSTAB. Nejsou-li při otevření modulu RSBUCK k dispozici vnitřní síly z programu RSTAB, modul je automaticky spočítá a poté určí hodnoty vzpěru.

Výsledky posouzení na boulení se zobrazí v přehledných tabulkách a graficky. Díky integraci modulu RSBUCK do programu RSTAB je možné všechny výsledky podrobně uspořádat do tiskového protokolu podle vlastních požadavků.

Kromě toho můžete všechny tabulky výsledků snadno exportovat do MS Excel nebo do souboru CSV. Nabídka pro přenos specifikuje všechny potřebné údaje pro export.
