RSBUCK określa najniekorzystniejsze kształty wyboczeniowe konstrukcji. Z reguły nie jest możliwe wykluczenie niższych wartości własnych z analizy i jednoczesne podjęcie próby określenia wyższych wartości własnych. Przy użyciu RSBUCK można określać do 10000 najniższych wartości własnych systemu konstrukcyjnego.

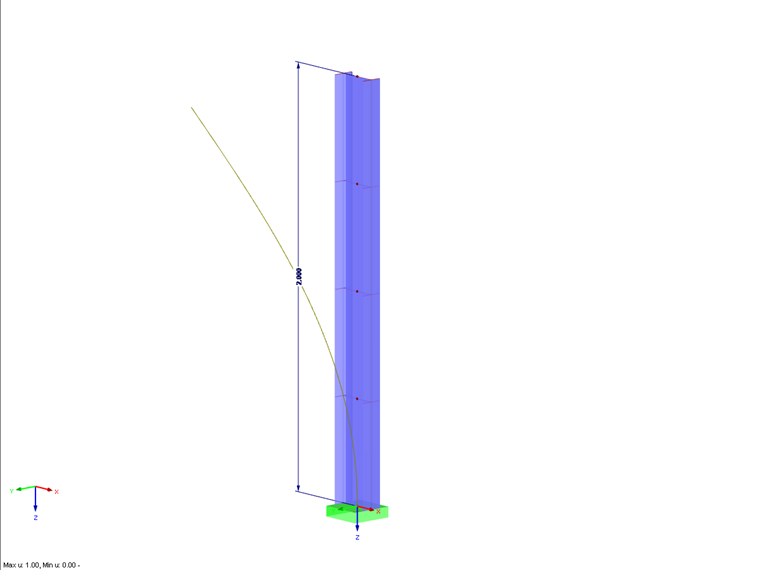

W celu obliczenia wartości własnych lub współczynników obciążenia krytycznego, moduł RSBUCK domyślnie wykorzystuje średnią wartość sił osiowych pojawiających się w poszczególnych prętach. Moduł może także opcjonalnie pracować z najniekorzystniejszą siłą osiową w pręcie. Określanie kształtów wyboczeniowych prowadzone jest poprzez analizę wartości własnej dla całej konstrukcji. W trakcie tego określania, program wykorzystuje iteracyjne rozwiązywanie równań.

Użytkownik musi określić jedynie dwie wartości:

• maksymalną ilość iteracji
• granica wytrzymałości

Ponieważ dokładne rozwiązanie jest przybliżane tak blisko, jak jest to pożądane, ale nigdy nie zostaje osiągnięte, RSBUCK kończy proces obliczeń po określonej liczbie kroków iteracyjnych. W przypadku problemu zbieżności, granica załamania określa moment, w którym rozwiązanie przybliżone może być traktowane jako wynik dokładny. Dla problemów rozbieżności, nigdy nie będzie rozwiązania.

RSBUCK wyróżnia się łatwą obsługą, przejrzystym układem danych i łatwością obsługi. Za pomocą kilku kliknięć myszą można zdefiniować liczbę kształtów wyboczeniowych do obliczenia, a także przypadek obciążenia, który zostanie uwzględniony.

Dane konstrukcyjne i warunki brzegowe ustawione w wybranym przypadku obciążenia, importowane są automatycznie. Można również edytować zaimportowane siły osiowe lub ręcznie wprowadzać nowe wartości. Możliwe jest również tworzenie dalszych przypadków RSBUCK w celu przeprowadzenia kilku analiz, każdy z innymi warunkami brzegowymi.

Oprócz tego, ze względu na przejrzystość podczas prezentowania wyników, można indywidualnie dostosować jednostki w RSBUCK. Jeżeli siły wewnętrzne z programu RSTAB nie są dostępne podczas uruchamiania modułu RSBUCK, program ten automatycznie obliczy wymagane siły wewnętrzne przed określeniem wartości wyboczenia.

Wyniki analizy wyboczenia są wyświetlane w przejrzyście ułożonych tabelach i grafikach. Dzięki integracji modułu RSBUCK z programem RSTAB, można szczegółowo dostosować wszystkie wyniki w protokole wydruku według własnych potrzeb.

Ponadto wszystkie tabele można łatwo wyeksportować do programu MS Excel lub do pliku CSV. Wszystkie specyfikacje wymagane dla eksportu są definiowane w specjalnym menu transferowym.
