También puede ser útil considerar los esfuerzos axiles en las barras individuales. Si son iguales en todo el conjunto de barras con una sección sin cambios, los factores de longitud eficaz también son los mismos. Este valor también se puede usar para el conjunto de barras.
Pregunta

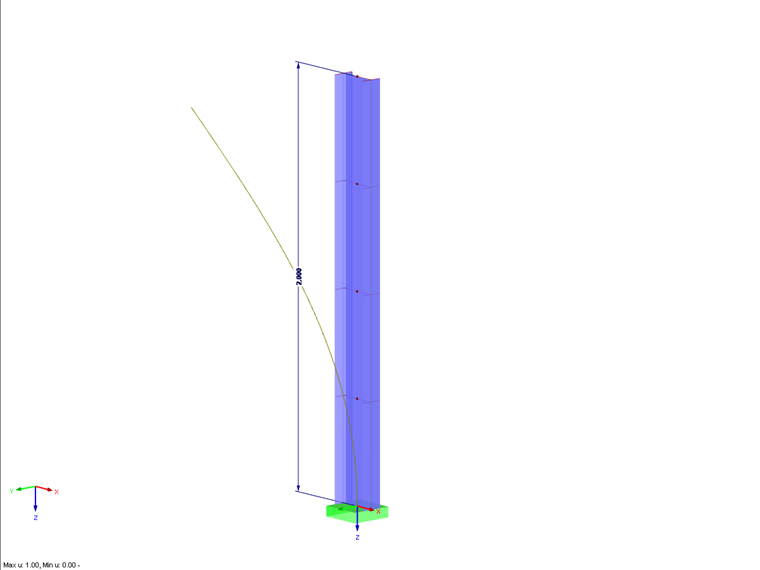

¿Puedo determinar el coeficiente de longitud de pandeo ß o kcr para conjuntos de barras en RSBUCK?
También puede ser útil considerar los esfuerzos axiles en las barras individuales. Si son iguales en todo el conjunto de barras con una sección sin cambios, los factores de longitud eficaz también son los mismos. Este valor también se puede usar para el conjunto de barras.
El Sr. Baumgärtel proporciona soporte técnico para los clientes de Dlubal Software.
