Por exemplo, quando calcula uma estrutura com vigas, pilares e cabos, o RSTAB/RFEM considera apenas a teoria III para o cabo. Ordem (teoria dos cabos). Os cabos só podem absorver a tensão; eles falham no caso de forças axiais negativas.
O tipo de barra "Cabo" faz com que o cálculo seja realizado de acordo com a análise de grandes deformações para que as correntes de cabos não resultem em rotura como seria o caso da disposição "barra tracionada na barra tracionada". Esta é a principal diferença em comparação com o tipo de barra "Tensão". Assim, os cabos são calculados automaticamente de acordo com a análise de grandes deformações, considerando as forças longitudinais e transversais.
As barras de tração e os cabos têm uma rigidez na direção longitudinal e, além disso, os cabos também têm uma rigidez ideal na direção transversal. Isso é 1/200 da rigidez na direção longitudinal. Esta rigidez é necessária para calcular uma cadeia de cabos.

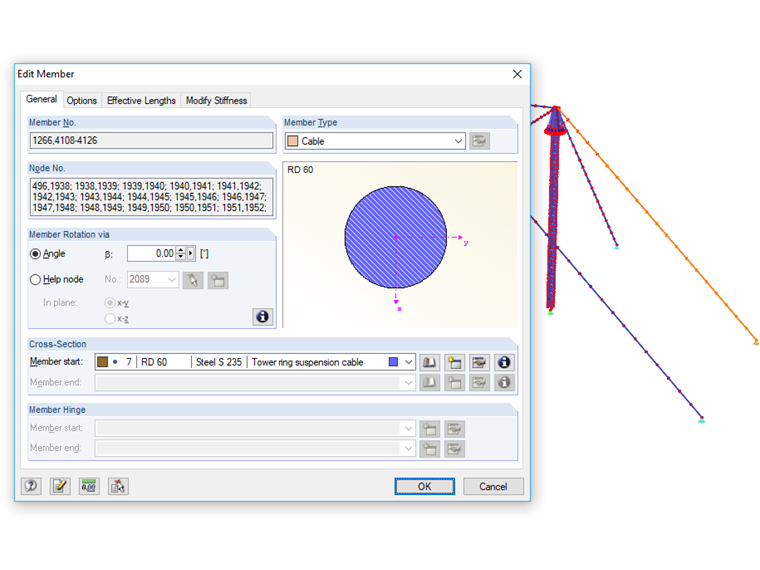

Para determinar corretamente a linha de flecha dos cabos deformados, é necessário modelar várias barras de cabos de ligação (uma cadeia de cabos). Se esta divisão estiver em falta, a linha de afundamento do cabo não será determinada. Assim, os resultados não são plausíveis.
