Pergunta

Porque é que a minha secção não pode ser dimensionada?

Resposta:

A razão deve-se menos à secção definida do que às propriedades do material. Existem as tensões de cedência e as tensões limite, dependendo da espessura do componente. A situação não dimensionável ocorre quando a espessura de uma parte da secção é superior à gama de espessuras existente.

Para corrigir isso, você tem as seguintes opções:

1) Pode criar outra gama de espessuras com as tensões correspondentes no módulo adicional na janela 1.2 "Materiais".

2) Como alternativa, pode selecionar outro material com intervalos de espessura adequados na biblioteca do RFEM/RSTAB.

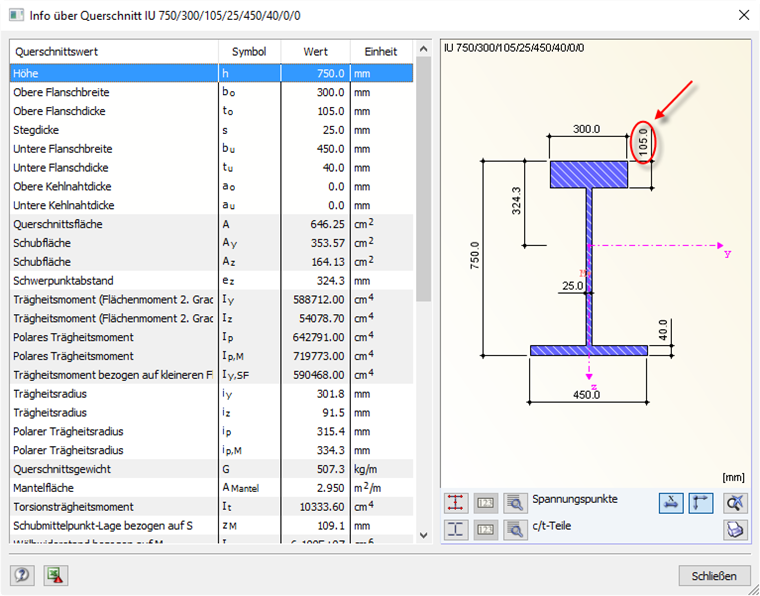

Secção com espessura de banzo não dimensionável

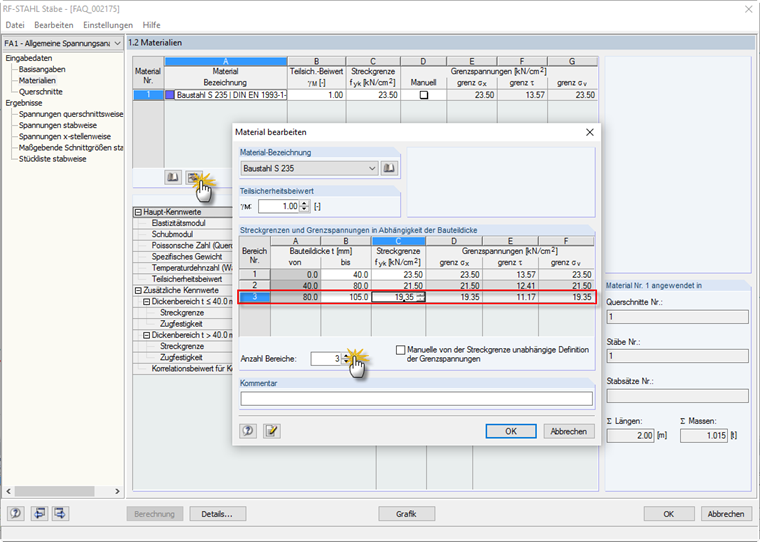

Adicionar intervalo de espessura no módulo adicional

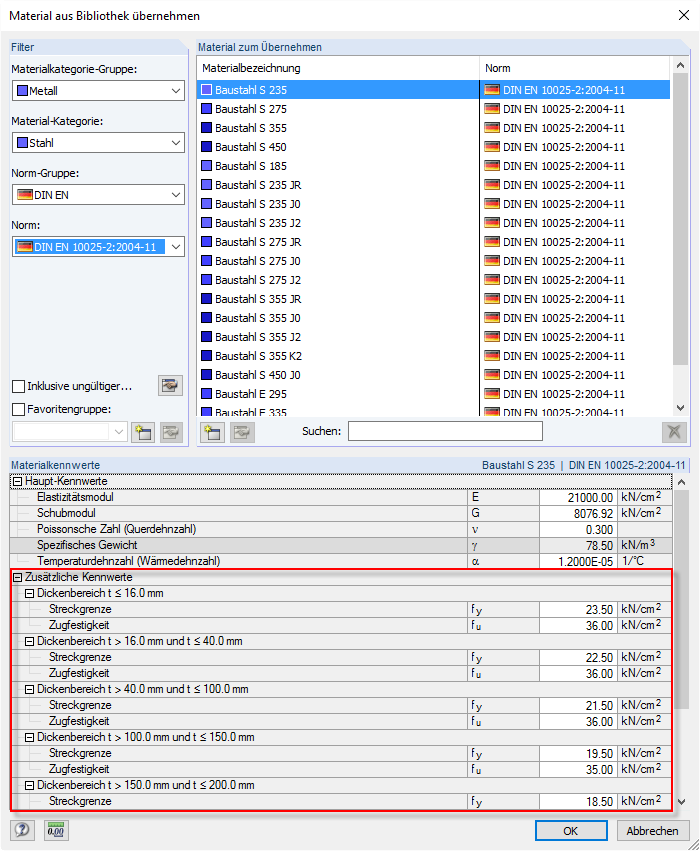

Novo material da biblioteca de materiais
