Pytanie

Dlaczego mojego przekroju nie można wyznaczać?

Odpowiedź:

Powodem jest nie tyle zdefiniowany przekrój, ile właściwości materiału. W zależności od grubości elementu istnieją granice plastyczności i naprężenia graniczne. Sytuacja nieobliczalna występuje, gdy grubość elementu przekroju jest większa niż istniejący zakres grubości.

Aby to naprawić, masz następujące opcje:

1) Można utworzyć inny zakres grubości z odpowiednimi naprężeniami w module dodatkowym w oknie 1.2 "Materiały".

2) Alternatywnie można wybrać inny materiał z odpowiednim zakresem grubości z biblioteki programu RFEM/RSTAB.

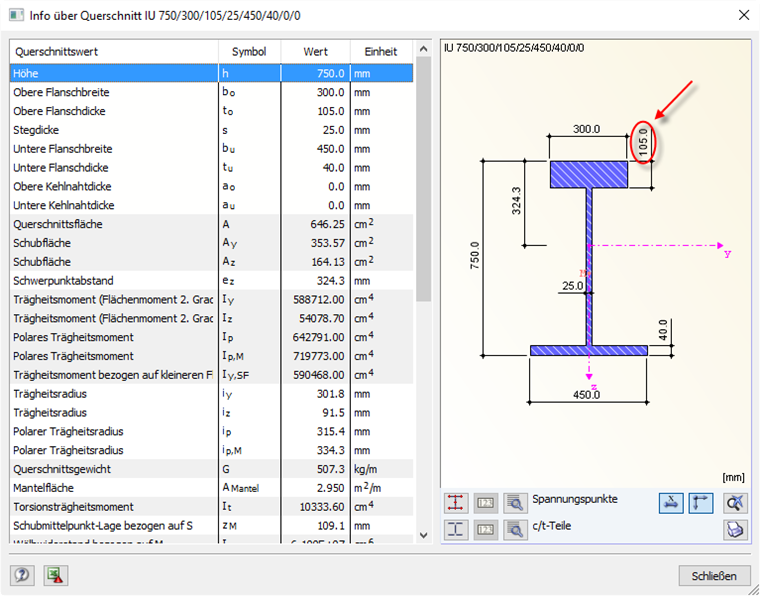

Przekrój z nieokreśloną grubością kołnierza

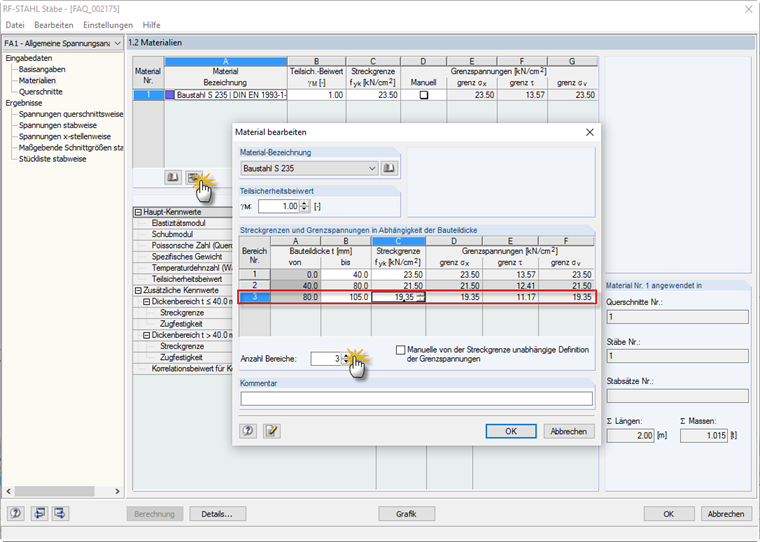

Dodawanie zakresu grubości w module dodatkowym

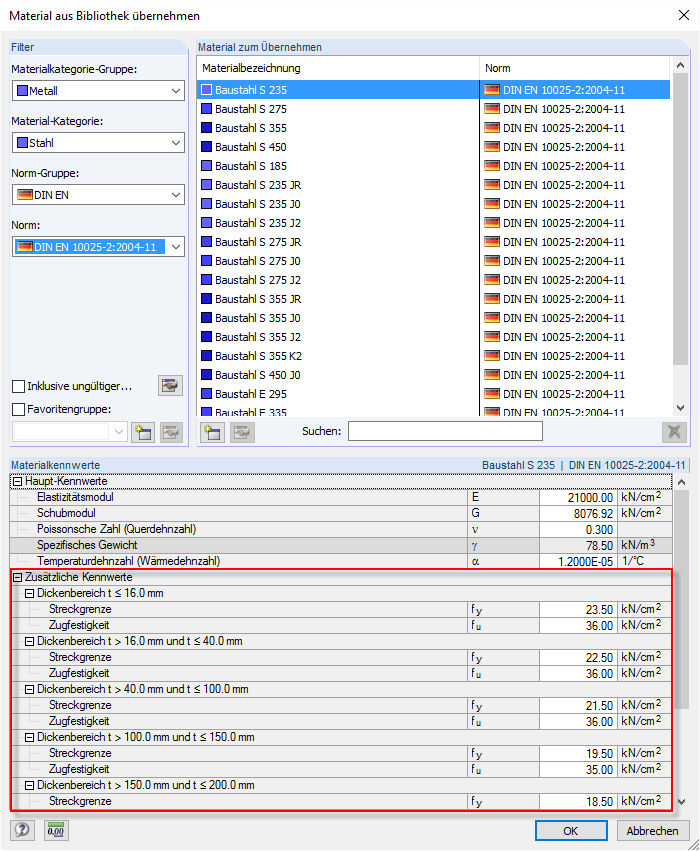

Nowy materiał z biblioteki materiałów
