Resposta:
Quando uma viga com dimensões de secção variáveis é dividida retroativamente, as dimensões para o início e o final da viga já não podem ser modificadas facilmente. Devido aos nós intermédios resultantes, teria de ser calculada uma nova secção para cada segmento de barra. Para não ter de o fazer manualmente, é recomendado eliminar as barras. Ao fazer isso, tome cuidado para excluir apenas as barras selecionadas e não seus nós. A nova barra pode posteriormente ser modelada do início da viga até ao final da viga e ligada aos nós intermédios com a ferramenta "Ligar barras".

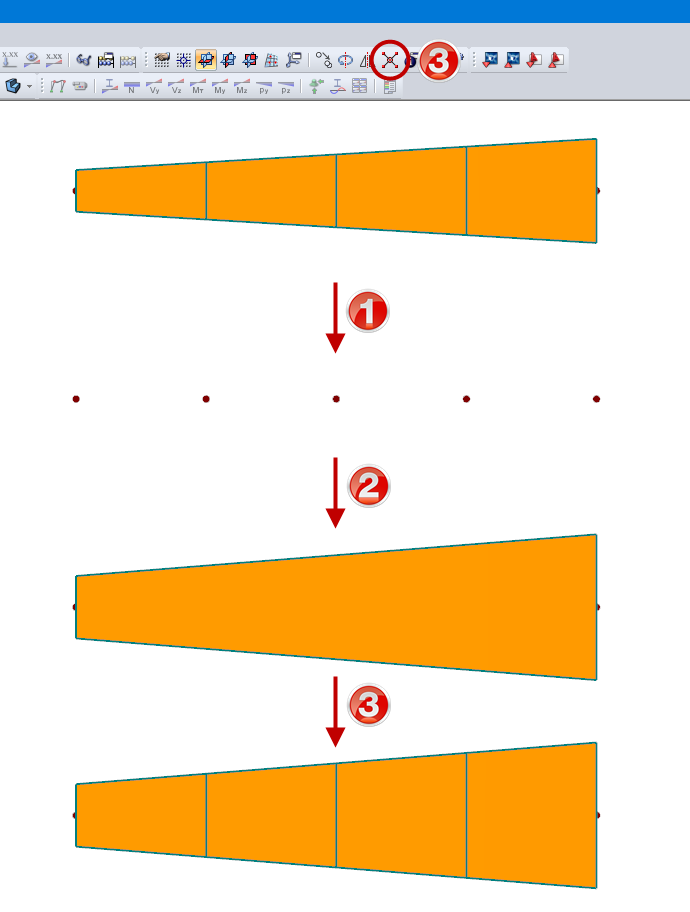

Resumo (ver Figura 1):
1. Elimine as barras (os nós devem permanecer).
2. Insira uma nova barra desde o início da viga até ao final da viga.
3. Conecte a barra com os nós intermediários.
No RSTAB, as barras têm sempre de estar ligadas entre si num nó.

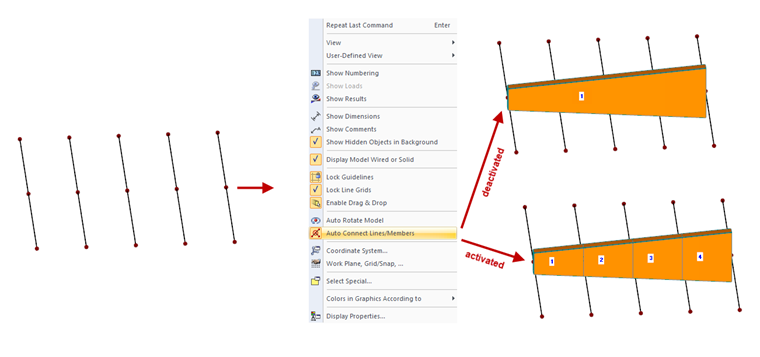

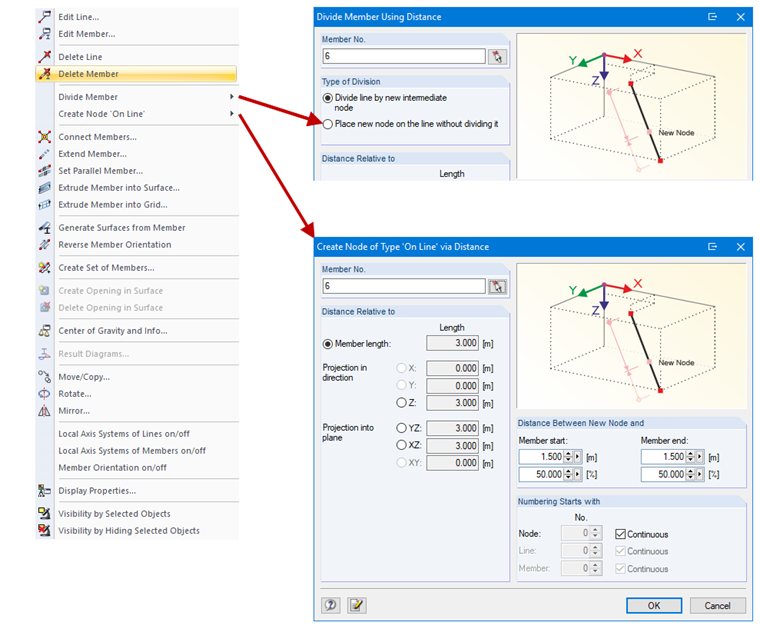

Isto não é absolutamente necessário no RFEM, porque permite que um nó fique sobre uma linha sem dividir a barra (ver Figura 02). Portanto, é suficiente modificar a seção no início e no final da viga. Se os nós intermédios (aos quais as barras já estão ligadas) já existem e se pretende criar a barra de secção variável posteriormente no RFEM, é recomendado desativar a opção "Ligações automáticas de linhas/barras" (ver Figura 03). Posteriormente, a barra pode ser criada sem divisões nos nós intermédios.
