Nel caso di una successiva suddivisione di una trave con dimensioni trasversali variabili, non è più possibile apportare una semplice modifica delle dimensioni per l'inizio e la fine della trave. A causa dei nodi intermedi creati, per ogni segmento di asta deve essere calcolata una nuova sezione trasversale. Per evitare di doverlo fare manualmente, si consiglia di eliminare le aste. Si dovrebbe fare attenzione a eliminare solo le aste selezionate e non i relativi nodi. Successivamente, la nuova asta può essere modellata nuovamente dall'inizio alla fine della trave e collegata ai nodi intermedi con lo strumento "Collegare Aste".

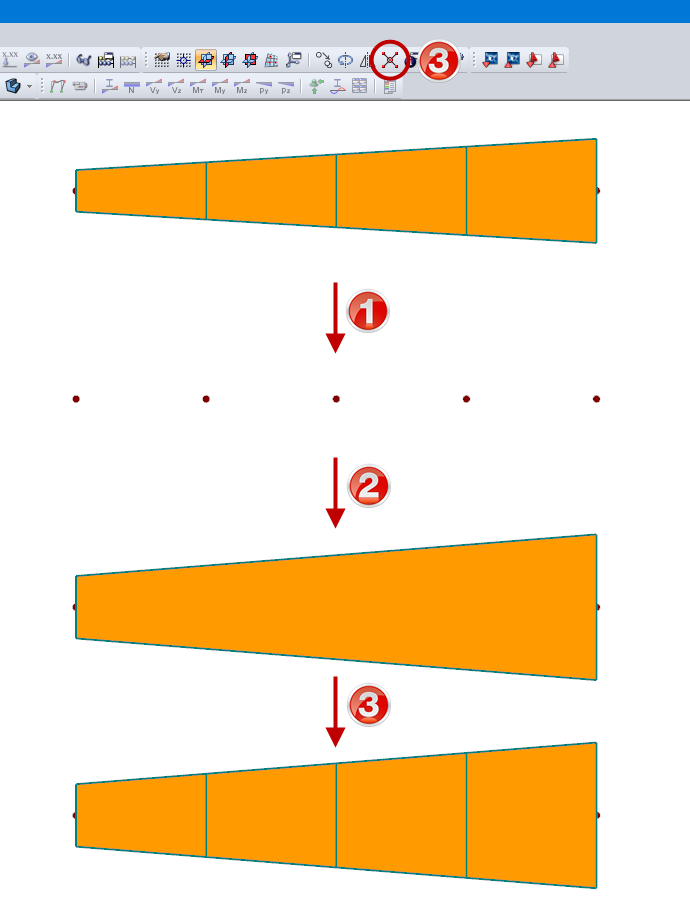

Riepilogo (vedi immagine 1):
- Eliminare le aste (i nodi devono essere mantenuti)
- Inserire una nuova asta dall'inizio alla fine della trave
- Collegare l'asta con i nodi intermedi
In RSTAB le aste devono sempre essere collegate tra loro in un nodo.

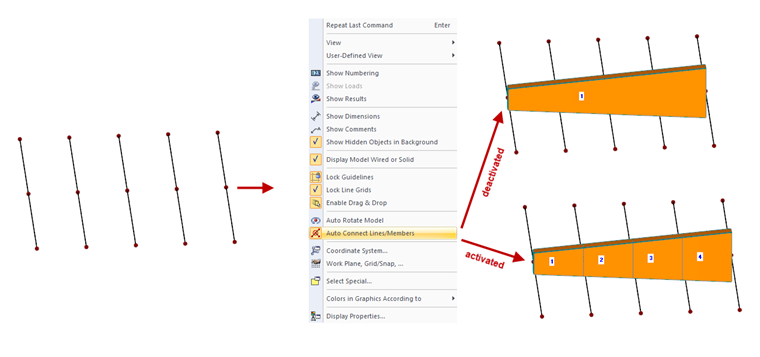

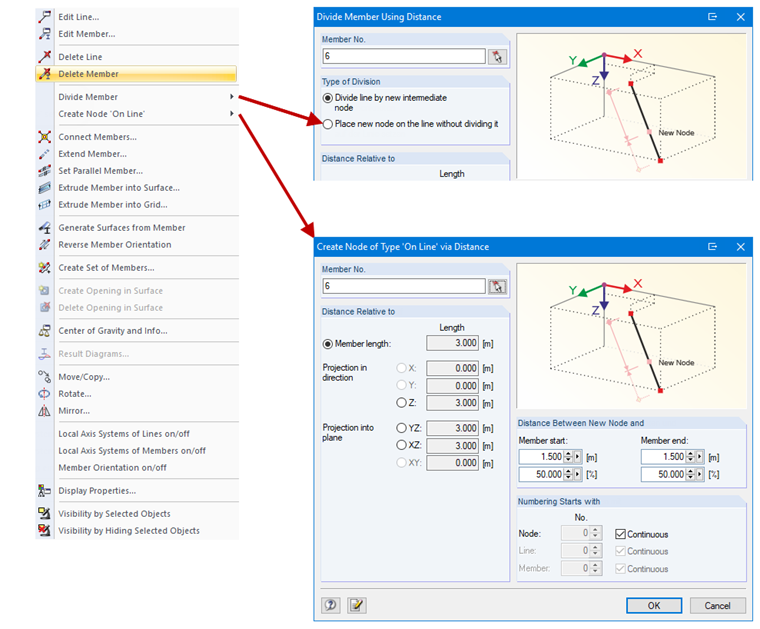

In RFEM ciò non è strettamente necessario, in quanto un nodo può trovarsi su una linea senza dividere l'asta (vedi immagine 2). Pertanto, è sufficiente modificare la sezione trasversale all'inizio e alla fine della trave. Se i nodi intermedi (ai quali si collegano già aste) esistono e l'asta with tratteggio deve essere creata solo successivamente in RFEM, si consiglia di disattivare l'opzione "Collegare automaticamente aste" (vedi immagine 3). Successivamente, l'asta può essere creata senza suddivisioni ai nodi intermedi.
