Respuesta:
Cuando una viga con dimensiones de sección variables se divide con carácter retroactivo, las dimensiones para el inicio y el final de la viga ya no se pueden modificar fácilmente. Debido a los nudos intermedios resultantes, se tendría que calcular una nueva sección para cada segmento de barra. Para que no tenga que hacer esto manualmente, le recomendamos que elimine las barras. Al hacerlo, tenga cuidado de eliminar solo las barras seleccionadas y no sus nudos. La nueva barra se puede modelar posteriormente desde un inicio de viga hasta un final de viga y conectarse a los nudos intermedios con la herramienta "Conectar barras".

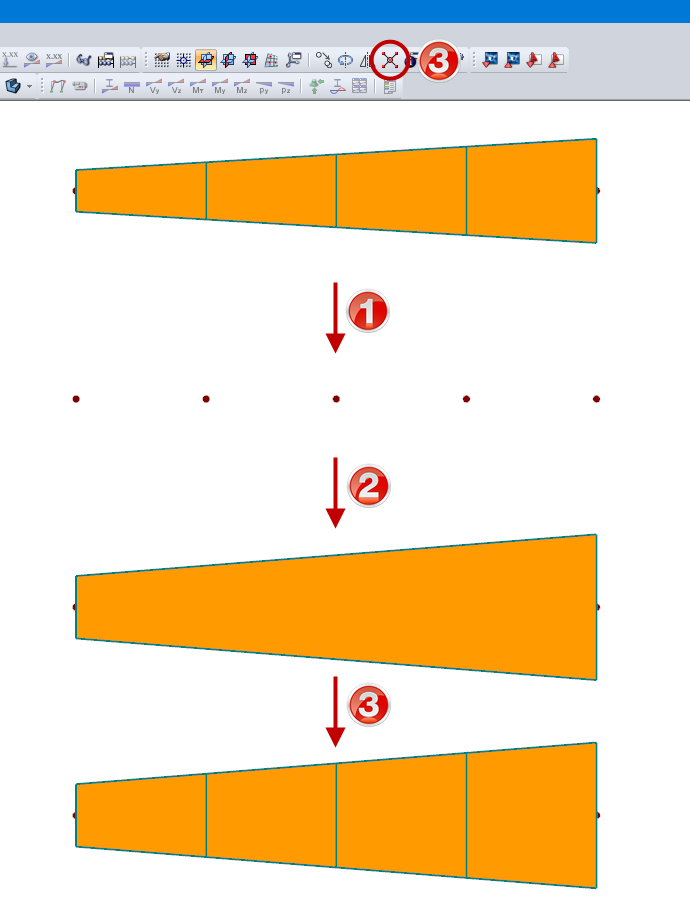

Resumen (ver figura 01):
- Eliminar barras (los nudos deben permanecer sin cambios)
- Inserte una nueva barra desde el inicio de la viga hasta el final de la viga.
- Conecte la barra con los nudos intermedios.
En RSTAB, las barras siempre tienen que estar conectadas entre sí en un nudo.

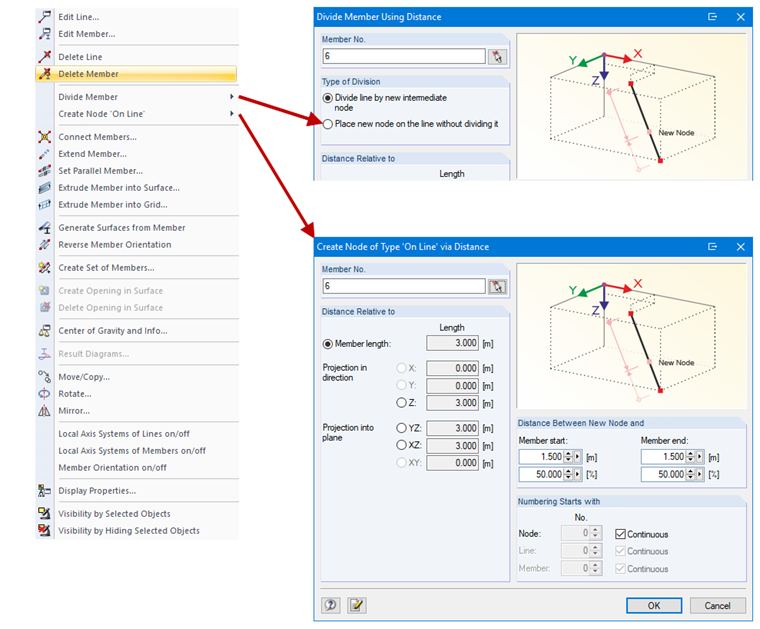

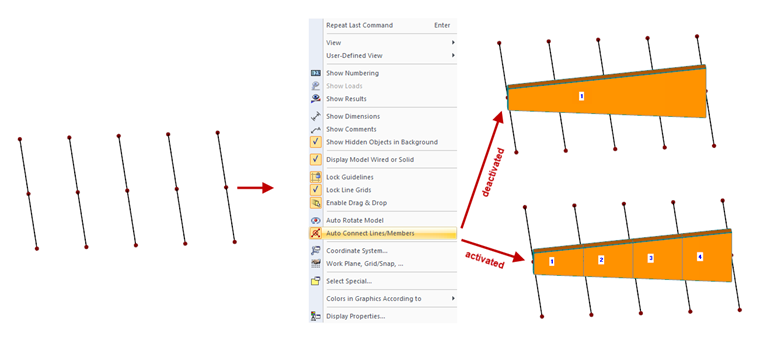

Esto no es absolutamente necesario en RFEM, porque permite que un nudo se encuentre en una línea sin dividir la barra (ver figura 02). Por lo tanto, es suficiente modificar la sección al inicio y al final de la viga. Si los nudos intermedios (a los que ya se conectan las barras) ya existen y desea crear la barra de sección variable con carácter retroactivo en RFEM, se recomienda desactivar la opción "Conectar automáticamente líneas/barras" (ver figura 03). Posteriormente, la barra se puede crear sin divisiones en los nudos intermedios.
