Resposta:

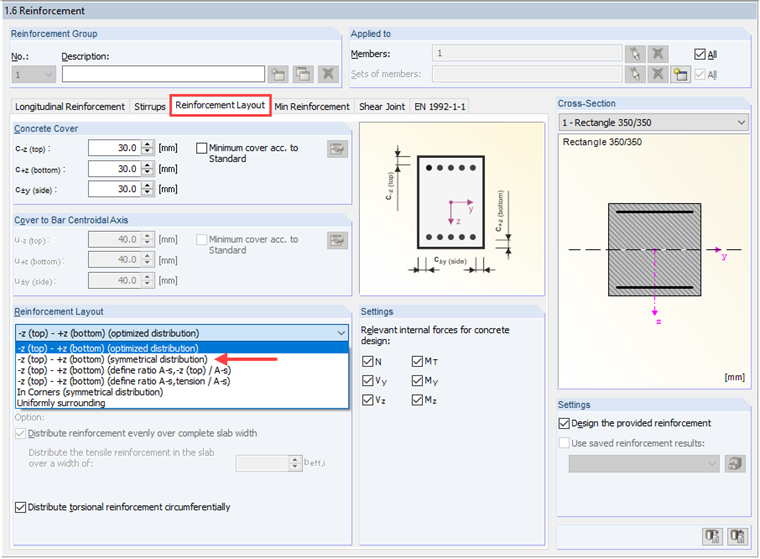

No RF-CONCRETE Members ou no CONCRETE, encontra esta configuração na janela "1.6 Armadura" no separador "Disposição da armadura": pode selecionar a opção pretendida em "Disposição da armadura" (ver imagem).
Pergunta
Como é que posso dimensionar a camada superior e inferior separadamente para uma barra com uma secção retangular?
