Odpowiedź:

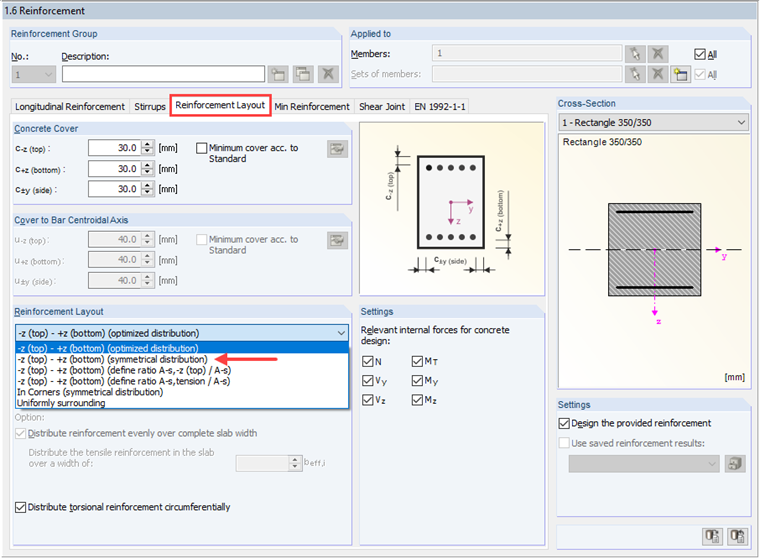

W RF-CONCRETE Members lub CONCRETE to ustawienie znajduje się w oknie „1.6 Zbrojenie” w zakładce „Rozmieszczenie zbrojenia”: żądaną opcję można wybrać w sekcji „Rozkład zbrojenia” (patrz rysunek).
Pytanie
Jak mogę zaprojektować osobno górną i dolną warstwę dla pręta o przekroju prostokątnym?
