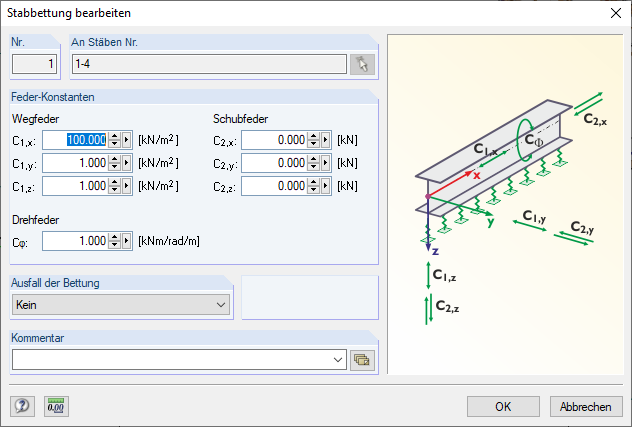

No exemplo, criei um modelo com uma barra de 0,5 m de largura.
Assumindo uma fundação de 200 kN/m³, a constante de translação da mola corresponde a 200 kN/m³ = 100 kN/m² × 1/0,5 m.
Se pretende apoiar a barra com molas, multiplique a fundação pela largura da barra (100 kN/m³).
Se pretende agora considerar adicionalmente o atrito da superfície, tem de incluir o perímetro no cálculo (ver exemplo de sólido).
