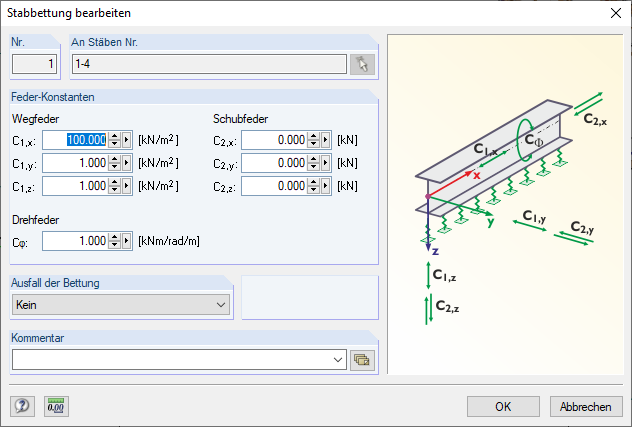

Im Beispiel habe ich dazu ein Modell mit einem 0,5m breiten Stab angefertigt.
Geht man von einer Bettung von 200kN/m³ aus, entspricht die Wegfeder von 200kN/m³ = 100kN/m² * 1 / 0,5m.
Will man nun also den Stab entsprechend federnd lagern, muss man die Bettung mit der Stabbreite multiplizieren (100kN/m³).
Will man nun zusätzlich die Mantelreibung berücksichtigen, muss man den Umfang mit in die Berechnung einbeziehen (siehe Beispiel Volumen).
