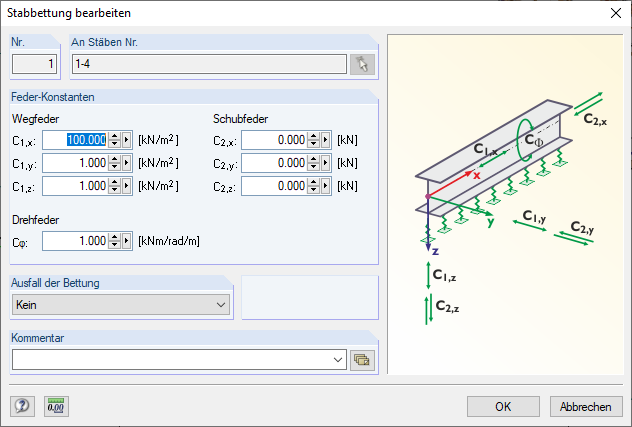

W tym przykładzie utworzyłem model z prętem o szerokości 0,5 m.
Przy założeniu, że podłoże ma być fundamentem 200 kN/m³, stała sprężystości translacyjnej odpowiada 200 kN/m³ = 100 kN/m² × 1/0,5 m.
Jeżeli pręt ma zostać podparty sprężynami, fundament należy pomnożyć przez szerokość pręta (100 kN/m³).
Jeżeli teraz chcą Państwo dodatkowo uwzględnić tarcie powierzchniowe, w obliczeniach należy uwzględnić obwód (patrz przykład z bryłą).
