Ligações de madeira de acordo com EN 1995-1-1, Capítulo 8.2.2

É possível dimensionar ligações madeira-madeira de acordo com a EN 1995-1-1, capítulo 8.2.2, no RFEM 5 e no RSTAB 8 com o módulo adicional JOINTS?

Resposta:

O dimensionamento de ligações de madeira com ligadores em forma de pino está atualmente limitado a ligações aço-madeira de acordo com o Capítulo 8.2.3. Por isso, atualmente não são possíveis ligações de madeira-madeira puras para corte ao nível da consideração da teoria de Johansen.

As ligações madeira-madeira diretas através de parafusos totalmente roscados podem ser realizadas com o módulo adicional RF-/JOINTS Timber - Timber to Timber , o qual permite o cálculo de ligações de vigas com ligação principal.

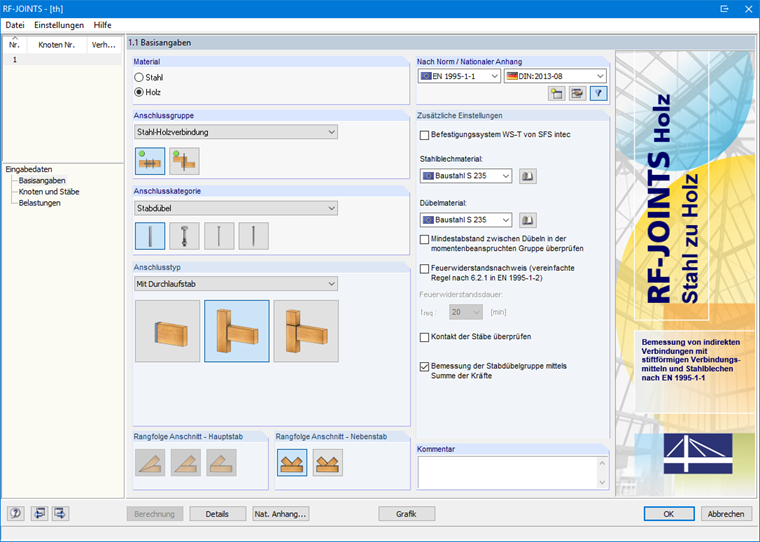

Benutzeroberfläche des RF-/JOINTS Zusatzmoduls

Autor

O Eng. Rehm participa nos desenvolvimentos da área das estruturas de madeira e presta apoio técnico a clientes.
