Uniones de madera según EN 1995-1-1, capítulo 8.2.2

¿Es posible utilizar el módulo adicional JOINTS para diseñar uniones de madera con madera según EN 1995-1-1, capítulo 8.2.2, en RFEM 5 y RSTAB 8?

Respuesta:

El cálculo de conexiones de madera con elementos de fijación en forma de pasador se limita actualmente a conexiones de acero-madera según el Capítulo 8.2.3. Por lo tanto, actualmente no son posibles las conexiones puras madera-madera para cortante considerando la teoría de Johansen.

Las conexiones directas de madera con madera utilizando tornillos completamente roscados se pueden realizar con el módulo adicional RF-/JOINTS Timber - Timber to Timber , que permite el cálculo de conexiones de vigas principales.

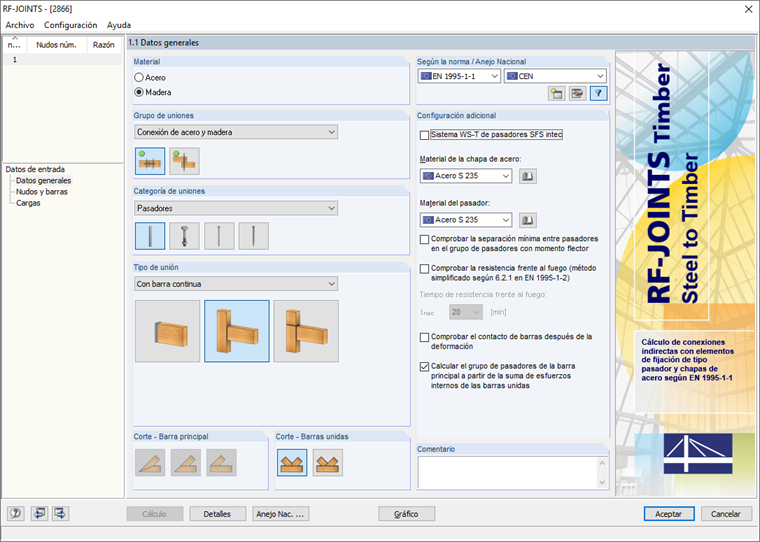

Benutzeroberfläche des RF-/JOINTS Zusatzmoduls
