Est-il possible de calculer des assemblages bois-bois selon le chapitre 8.2.2 de l'EN 1995-1-1 dans RFEM 5 et RSTAB 8 avec le module JOINTS ?

Le calcul des assemblages bois avec des organes à tiges se limite pour l'instant aux assemblages acier-bois selon le Chapitre 8.2.3. Il est actuellement impossible de calculer les assemblages bois-bois selon la théorie de Johansen en cas d'effort tranchant.Les assemblages bois-bois directs à l'aide de vis entièrement filetées peuvent être réalisés à l'aide du module additionnel RF-/JOINTS Timber - Timber to Timber , qui permet de calculer les assemblages de poutres principale et secondaire.

Foire aux Questions (FAQ)

Retour à la FAQ

941x

002865

Dipl.-Ing. (FH) Gerhard Rehm

10.04.2019

Assemblages bois selon le EN 1995-1-1, Chapitre 8.2.2

Est-il possible de calculer des assemblages bois-bois selon le chapitre 8.2.2 de l'EN 1995-1-1 dans RFEM 5 et RSTAB 8 avec le module JOINTS ?

Réponse:

Le calcul des assemblages bois avec des organes à tiges se limite pour l'instant aux assemblages acier-bois selon le Chapitre 8.2.3. Il est actuellement impossible de calculer les assemblages bois-bois selon la théorie de Johansen en cas d'effort tranchant.

Les assemblages bois-bois directs à l'aide de vis entièrement filetées peuvent être réalisés à l'aide du module additionnel RF-/JOINTS Timber - Timber to Timber , qui permet de calculer les assemblages de poutres principale et secondaire.

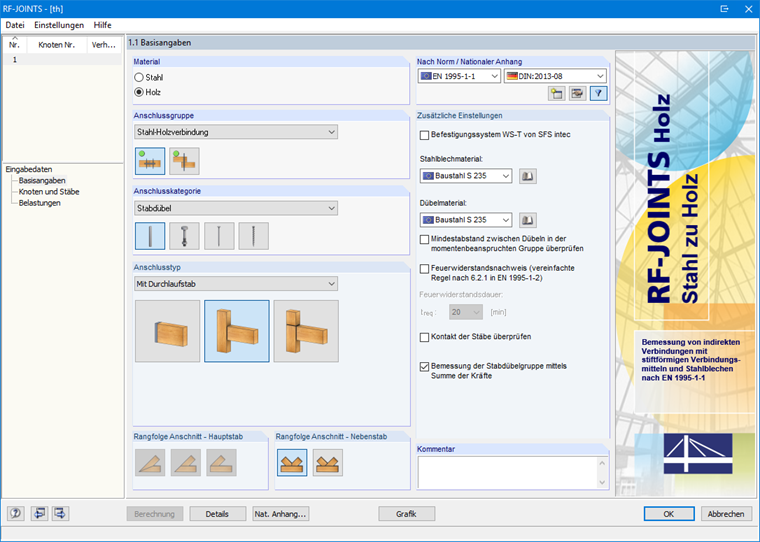

Benutzeroberfläche des RF-/JOINTS Zusatzmoduls

Auteur

M. Rehm est responsable du développement de produits pour les structures en bois et il fournit une assistance technique aux clients.
